TDA/TN Series Double Cylinder (Ø10~Ø32) Fornitores

Home / Products / Air Cylindri / Multi-axis cylindrici / TDA/TN Series Double Cylinder (Ø10~Ø32)

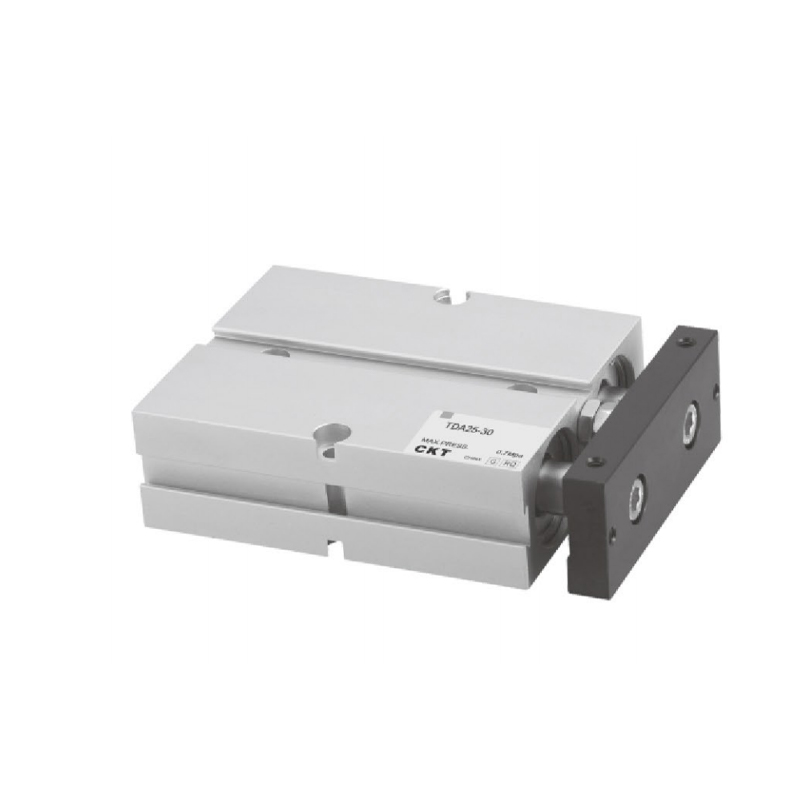

TDA/TN Series Double Cylinder (Ø10~Ø32)
  • TDA/TN Series Double Cylinder (Ø10~Ø32)
Multi-axis cylindrici

TDA/TN Series Double Cylinder (Ø10~Ø32)

1. Corpus immersum fixum est et inauguratum ad spatium institutionis servandum;
2. Habet quasdam anti-flexiones et anti-torsiones possessiones et quaedam onera lateralia sustinere potest;
3. Ascendunt foramina in tribus lateribus bracteae fixae ad faciliorem multi- positionem oneratam;
4. Codex anti-concursus in fine corporis anteriore potest ictum cylindricum accommodare et ictum levare;
5. Configuratio regulae huius seriei cylindrici est genus magneticum, et optio nulla est sine typo magnetico.

E-mail: manager@cktworld.com
Scarica
PRECEDENTE：CXS Series Double Cylinder (Basic Type)
SUCCESSIVO：Nessun articolo successivo
  • Specification
    Bore Size (mm) 10 16 20 25 32
    Actio Duplex agens
    Liquor Air
    Operatinhg Impetus dolor 0.1~1.0MPa(14~145psi)
    Probatur Pressura 1.5MPa(215psi)
    Operatio Temperature
    (℃)     		-20~70
    Celeritate range operating
    (mm/s)     		30~500
    Novifacta Stroke -10~0
    Longitudo plaga tolerantia 1.00
    Pulvinar Bumper
    Non rotating Tolerantia ±0.4° ±0.3°
    Portus Location M5×0.8 PT1/8
    * Accurate non rotationis angulum refert ad quem lamina figens cylindri gyrari potest cum cylindrus plene retractatur.
    **NPT et G filorum genera praesto sunt ad nexum fistulae.

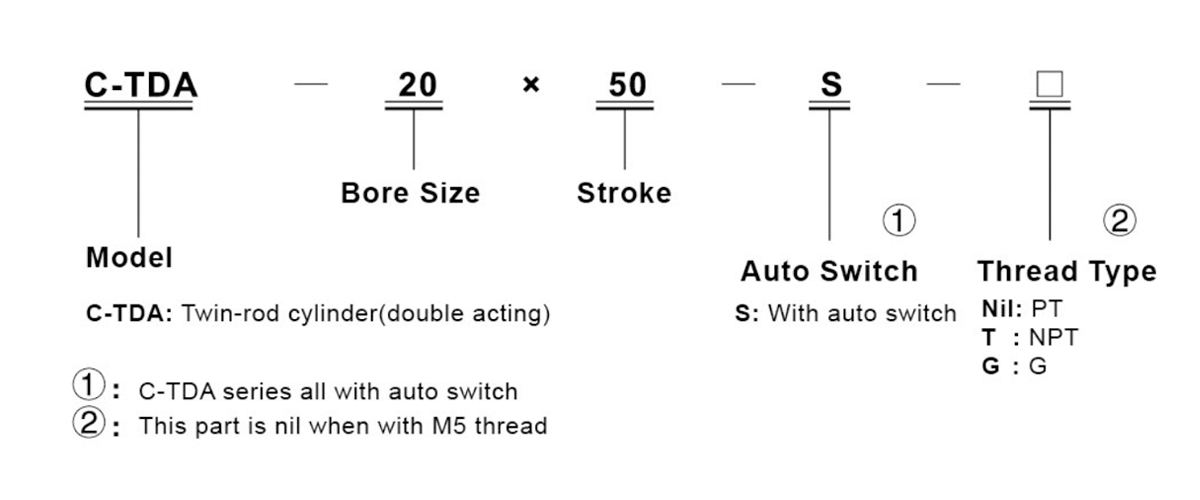

    Item: series C-TN magnetica plene.

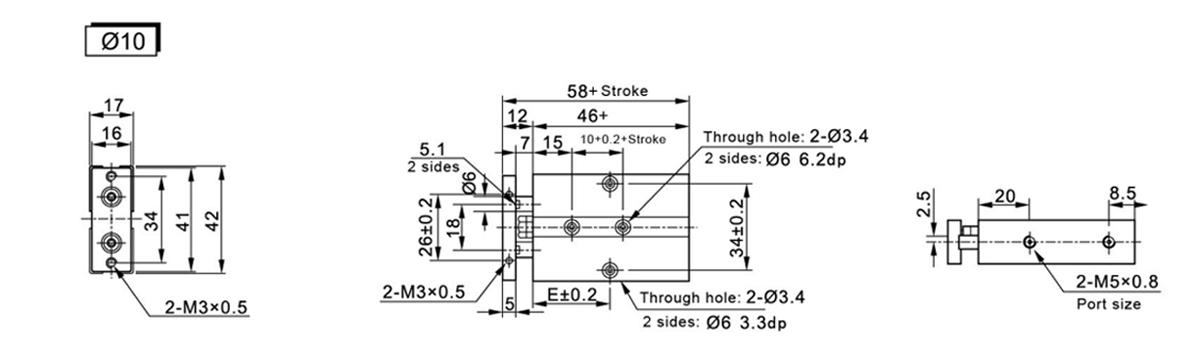

  • Symbol/Stroke 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

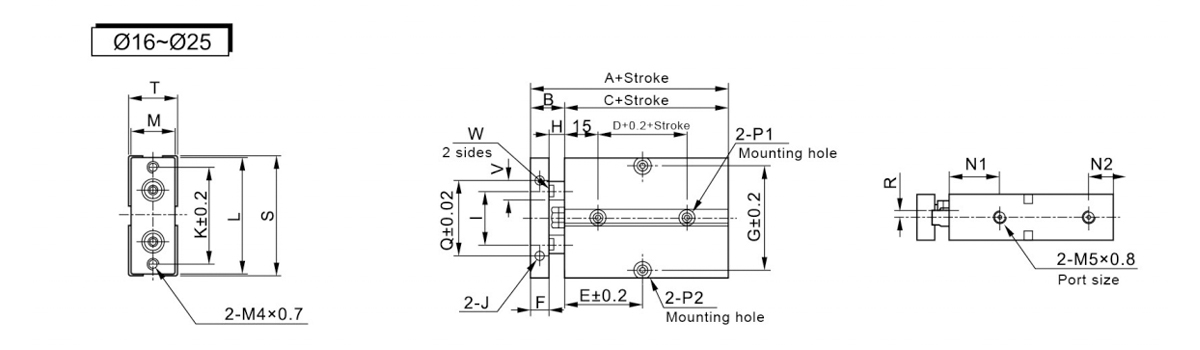

    Symbol/Stroke A B C D Stroke≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    Symbol/Stroke G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0.7Depth5 47 53 20 22 11 Utrinque: 07.5 Profundum 7.2mm per foramen Ø4.5 Utrinque:08 Depth4.5mm per foramenØ4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0.7Depth5 55 61 24 25 12 Utrinque: 07.5 Profundum 7.2mm per foramen Ø4.5 Utrinque:08 Depth4.5mm per foramen 4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0.7Depth5 66 72 29 27 12 Utrinque: 07.5 Profundum 7.2mm per foramen Ø4.5 Utrinque:08 Depth4.5mm per foramenØ4.5 56 6 73 30 12 10.1

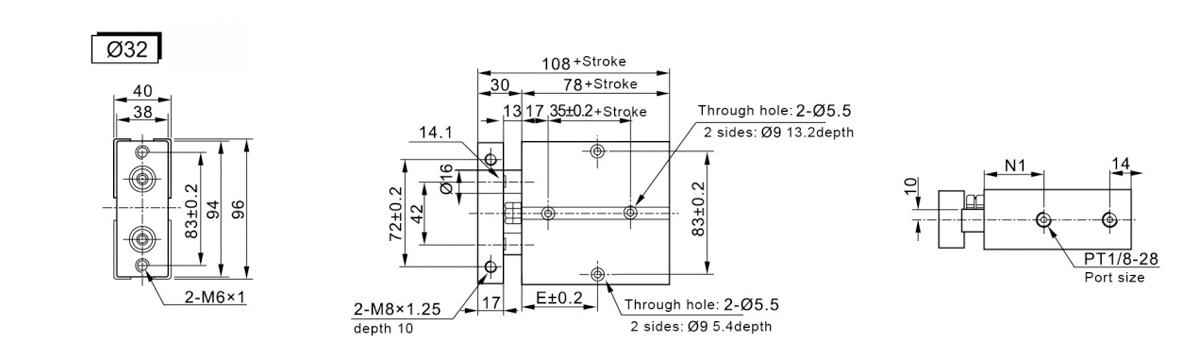

    Symbol/Stroke 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
