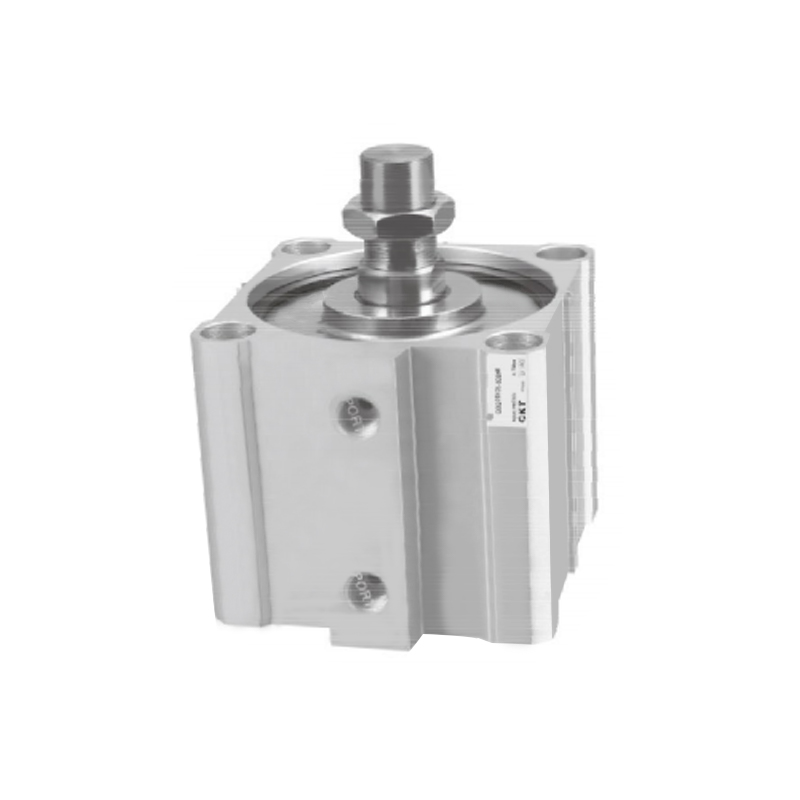

CQ2 Series Tenues Cylindri (Large Bore Size)
  • CQ2 Series Tenues Cylindri (Large Bore Size)
Tenues Cylindri

CQ2 Series Tenues Cylindri (Large Bore Size)

CQ2 Series Cylindri tenuis (Large Bore Size) notum est propter magnas moles molestissimas et typicam solutionem pro coegi componentibus in adiunctis spatio-sensilibus in campo automationis industrialis. Core consilio conceptus eius est ad extenuandum axialem institutionem amplitudinis, dum vim necessariam invigilat, maiorem flexibilitatem pro instrumento ad extensionem praebens.

• obsequio Latin: Eius consilium et fabricandis exigentiis praecipuae specificationis industriae praevalentes obtemperant.

• nexus structuralis: Corpus cylindricum et extremitas velamentum unicum habent modum densis annularis ad formandum nexum stabilem et certum cum dimensionibus axialibus valde parvis.

• Murus interior habitus: Murus interior dolii cylindrici curatur singulari superficie confirmantis processus, qui ei excellentem indumentum resistit et diuturnitatem praestat.

• Spatium commodum: In signanter optimized longitudinis axialis est eius praecipua linea, quae efficaciter postulationem instrumentorum spatii institutionis minuere potest.

• Sensus integratio: Peripheria dolii cylindrici exterioris cum sulcus normato structurae ad faciliorem institutionem celeritatis et positionis plagae positionis deprehensionis sensoris designatur.

E-mail: manager@cktworld.com
Scarica
PRECEDENTE：CQM Series Cylindri tenuis (Guide Rod Type)
SUCCESSIVO：CQ2 Series Cylindri tenuis (Longus Stroke)
  • Bore Size (mm) 125 140 160 180 200
    Liquor Air
    Actio Duplex agens
    Probatur Pressura 1.5MPa(15.3kgf/cm²)
    Max.Operating Pressura 1.0MPa(10.2kgf/cm²)
    Min.Operating Pressura 0.05MPa(0.51kgf/cm²)
    Ambiens & Fluid Temperature -10~ 60℃
    Virga finem Thread Male stamen (Latin), Male stamen (Option)
    Pulvinar Latin rubber bumper
    Piston Speef 50-500mm/s 20-400mm/s
    Longitudo plaga tolerantia 1.40
    *Lubrication Non requiratur
    Adscendens Per sarculum et utrumque finem percussoque
    Tubus Diameter Rc(PT)3/8 Rc(PT)1/2
    * Quaeso uti ISOVG32 si uti vis lubricationis.

  • Bore

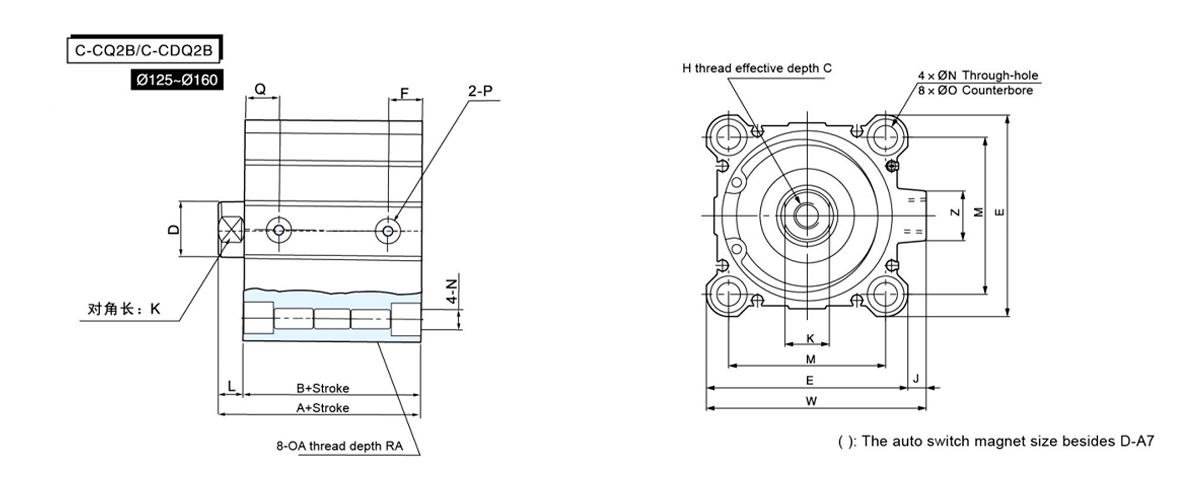

    Magnitudo     		Standard Stroke(mm) A B C D E F H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 99 83 30 036 142 24.5 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    140 99 83 30 036 158 24.5 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 Rc3/8 24.5 25 18.4 32
    160 108 91 33 040 178 27.5 M24×3 238 10 36 17 144 14.5 M16×2 24.2 Rc3/8 27.5 28 21.2 32

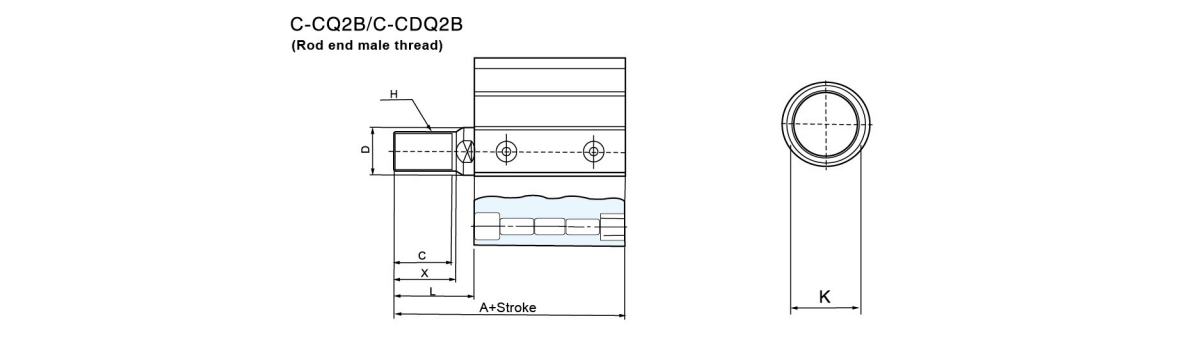

    Bore Size
    (mm)     		A C D H K L X
    125 141 42 36 M30×1.5 32 58 45
    140 141 42 Ø 36 M30×1.5 32 58 45
    160 155 47 40 M36×1.5 36 64 50

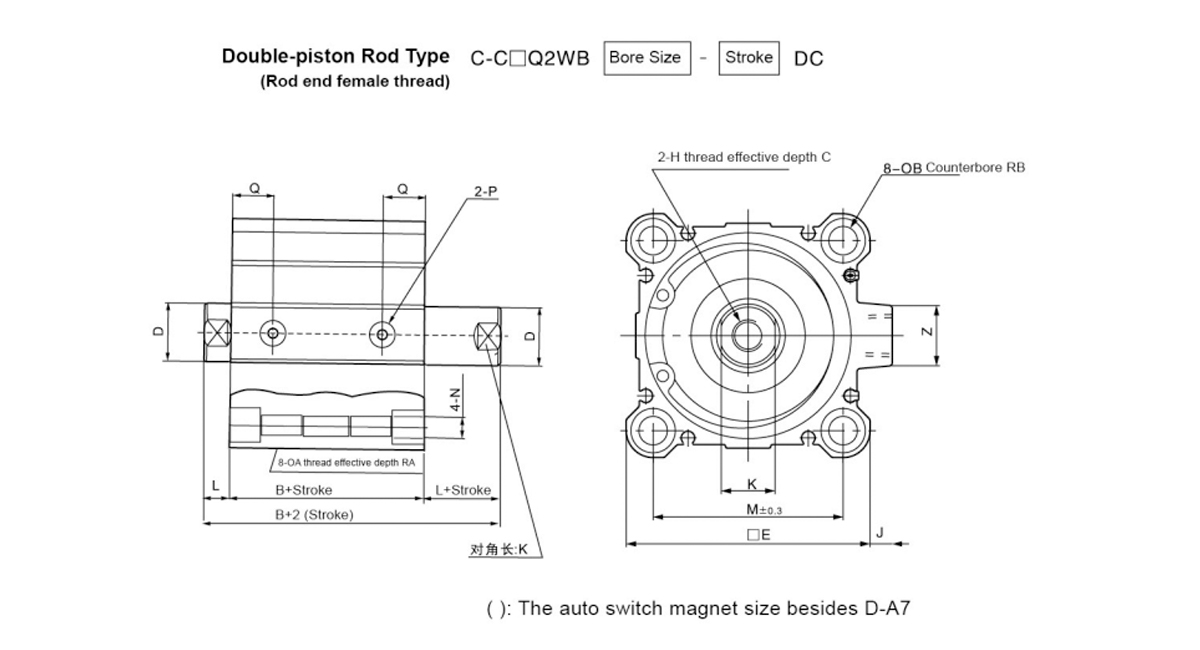

    Bore Size Standard Stroke A B C D E H I J K L M N OA OB P Q RA RB Z
    125 10,20,30,40,50,75,100,125,150,175,200,250,300 115 83 30(22.5) 36 142 M22×2.5 190 11 32 16 114 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    140 115 83 30(22.5) 36 158 M22×2.5 210 10 32 16 128 12.5 M14×2 21.2 45724 24.5 25 18.4 32
    160 125 91 33(26.5) 40 178 M24×3 238 10 36 17 144 14.5 M16×2 24.2 45724 27.5 28 21.2 32

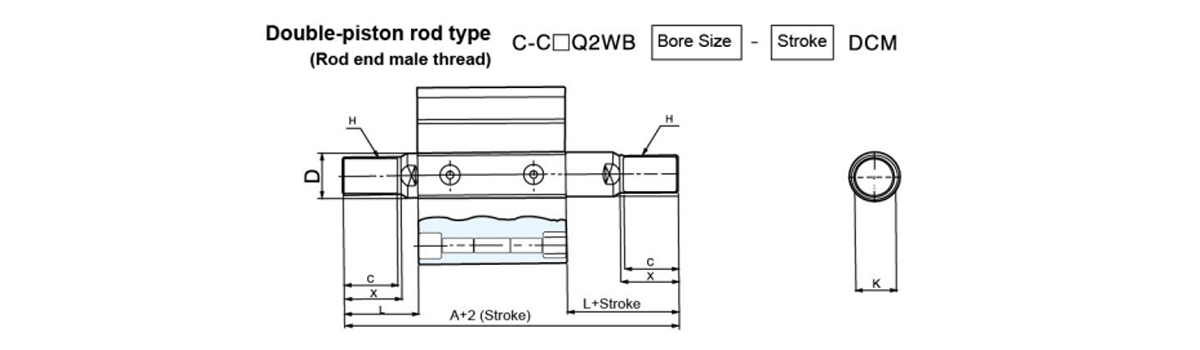

    Bore Size A C D H K L X
    125 199 42 36 M30×1.5 32 58 45
    140 199 42 36 M30×1.5 32 58 45
    160 219 47 40 M36×1.5 36 64 50
