SDAD Series Thin Double-Axis Duplex-Agens Cylindri Fornitores

Home / Products / Air Cylindri / Tenues Cylindri / SDAD Series Thin Double-Axis Duplex-Agens Cylindri

SDAD Series Thin Double-Axis Duplex-Agens Cylindri SDAD Series Thin Double-Axis Duplex-Agens Cylindri
  • SDAD Series Thin Double-Axis Duplex-Agens Cylindri
  • SDAD Series Thin Double-Axis Duplex-Agens Cylindri
Tenues Cylindri

SDAD Series Thin Double-Axis Duplex-Agens Cylindri

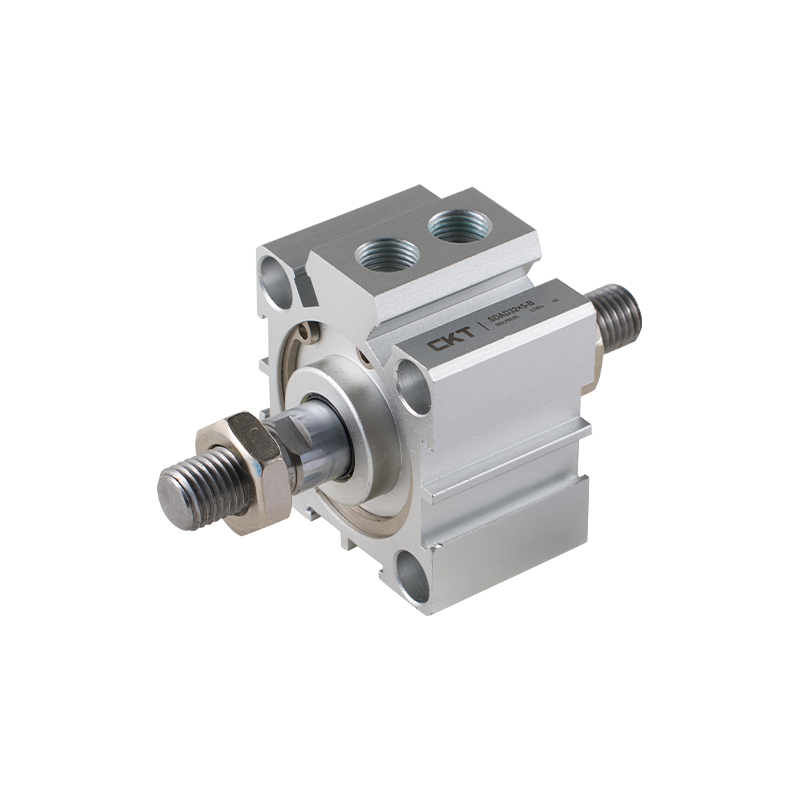

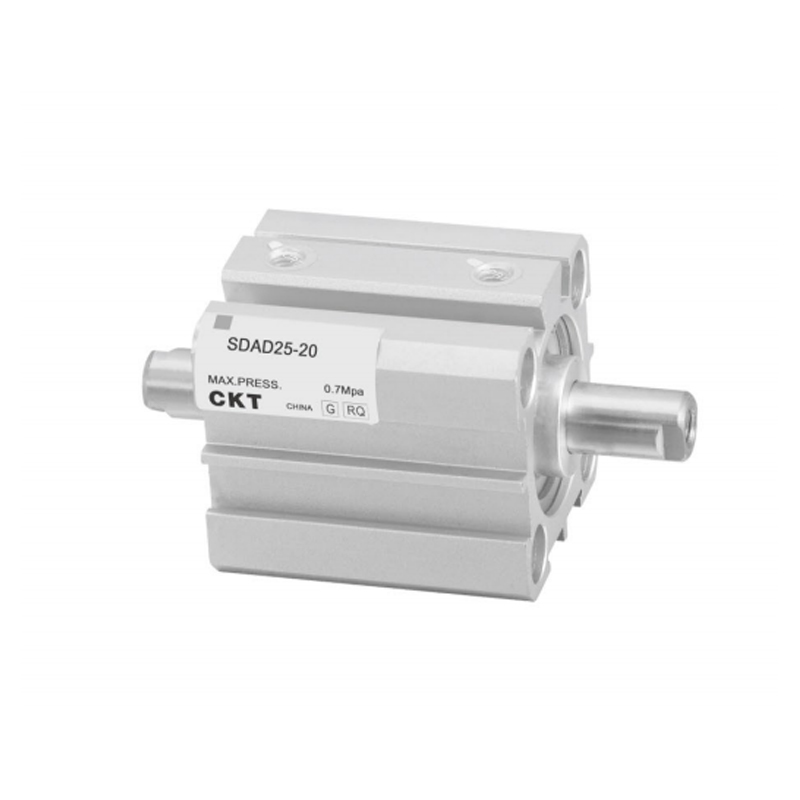

SDAD Series Thin Duplex Axis Cylindri Duplex-Actus est pactus actuator pneumaticus cum tenui archa-typo compages designans et duplicem anconam integratam mechanismum ducet. Motum reciprocum per bidirectionale pneumaticum linearem consequitur motum. Core eius pluma est solvere requisita rigida output sub limitata institutionis spatii condiciones per spatium corporis optimizationis et structurae altae rigiditatis rector.

• conceptus constructionis ultra-tenuis
Cylindrus crucis-sectionis altitudo signanter comprimitur, et structurarum profunditas per circiter 30%-50% ad cylindros conventionales comparata minuitur. Apta est ad institutionem infixam vel scenas dense dispositas, spatium utendo armorum efficaciter augendo.

• duplex axis anti- eccentrici onus mechanism
Duae baculi paralleli anconici systema torquis suppressionis formant, quae eodem tempore onera radialia et torques evertentes fert, motum stabilitatis finis effectoris sub condiciones eccentrici oneris meliorem efficiunt et periculum anconae vallum supprimit.

• bidirectional pneumaticus modus agendi duplices
Vexillum figurae architecturae coegi dual-porti bidirectionalem vim baculi pistonii per imperium valvae adversae cognoscit. Ambo anteriores et revertentes ictus plenam potestatem output facultatem habent sine reditu vere reditus.

• Summus rigor blasphemant integrationem
Dux hastile et corpus cylindricum structuram integralem firmant, et motus adductius minuitur per prae- onus alvi eliminationis technologiae. Ductor linearis rigor est circiter 2 temporibus altior quam cylindrici uni-axis, repetita accuratione positionis intra ±0.1mm cohortis tolerantiae procurans.

• Modular adaptor interface
Anconis finis compatitur cum ISO norma fluitantia articulis, et corpus cylindricum cum multi-axialibus foraminibus staminibus escendentibus et superficiebus inpaginatum emissum est. Configurationes non normas sustinet sicut inversam institutionem et institutionem lateralem ascendentem, quae facile est in moduli automationis integrare.

• Dynamic responsione ipsum
Parva compages cavitatis minuit fluxum incurrens et viam obeundis, et cooperatur cum elementis humilibus frictioni obsignandis ut consequi plenam actionem temporis temperationem in visibilibus 0.1-0.3 secundis (pro plaga specificationis) occurrens in medio et alta celeritate pulsus requisita.

E-mail: manager@cktworld.com
Scarica
PRECEDENTE：SDAJ Series Tenuis Novifacta Stroke Cylindri
SUCCESSIVO：SDA Series Cylindri tenuis

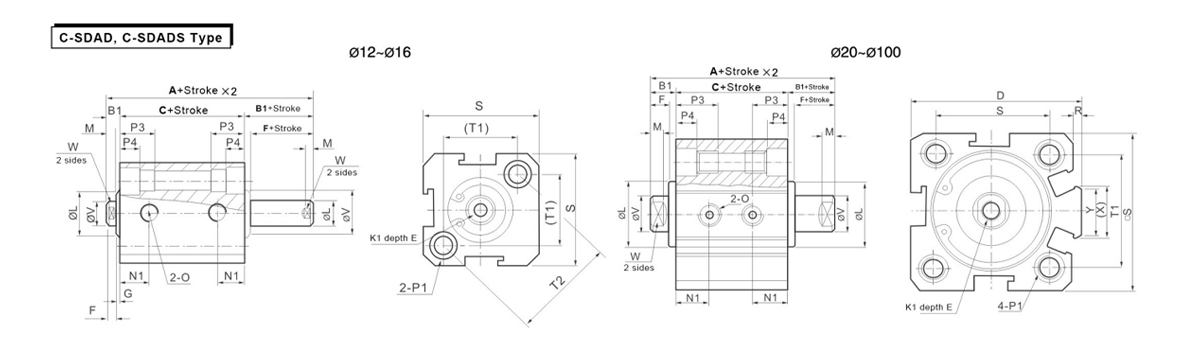

  • Forma Sine Auto Switch Cum Auto Switch B1 D Stroke≤10 Plaga>10 F G K1 L M N1
    Bore Size/Symbol A C A C E S=5 S>5
    12 27 17 37 27 5 - 6 4 1 M3×0.5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3×0.5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 VIII (6.5 cum V ictum est) 4 1.5 M4×0.7 13 3 7.5
    25 33 21 43 31 6 42 X (VII cum V ictum est) 4 2 M5×0.8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8×1.25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1.5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1.5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14×1.5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18×1.5 55 4 16 20.5
    Bore Size/Symbol 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5×0.8 Utrinque:φ6.5 linum M5×0.8 per-foraminis: φ4.2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5×0.8 Utrinque:φ6.5 linum M5×0.8 per-foraminis: φ4.2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5×0.8 Utrinque:φ6.5 linum M5×0.8 per-foraminis: φ4.2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5×0.8 Utrinque: φ8.2 stamina M6×1.0 per foramen: φ4.6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Utrinque: φ8.2 stamina M6×1.0 per foramen: φ4.6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Utrinque: φ10 linum M8×1.25 per-foramen: φ6.5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Utrimque: φ11 linum M8×1.25 per-foramen: φ6.5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Utrimque: φ11 linum M8×1.25 per-foramen: φ6.5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Utrinque: φ14 linum M12×1.75 per-foramen: φ9.2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Utrimque: φ17.5 stamina M14x2 per-foraminis: φ11.3 30 13 10 114 90 - 32 27 35 26
