ZL1 Series Multistage Vacuum Ejector Fornitores

Home / Products / Vacuum Components / Multistage Vacuum Generator / ZL Series Multistage vacuum generante / ZL1 Series Multistage Vacuum Ejector

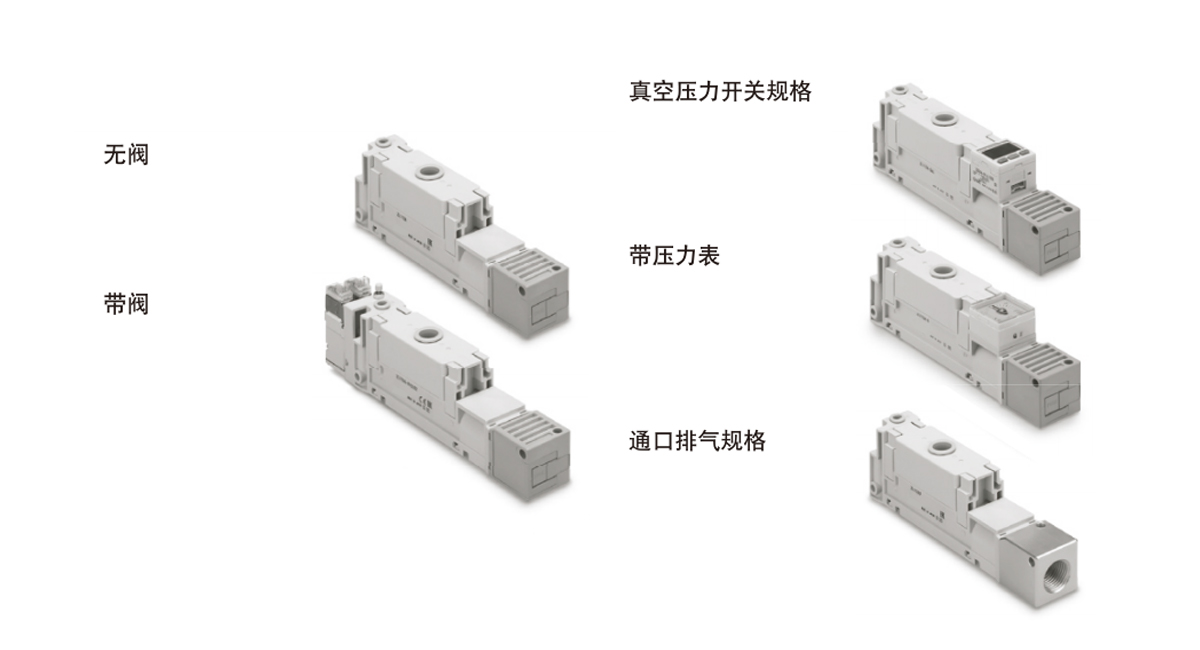

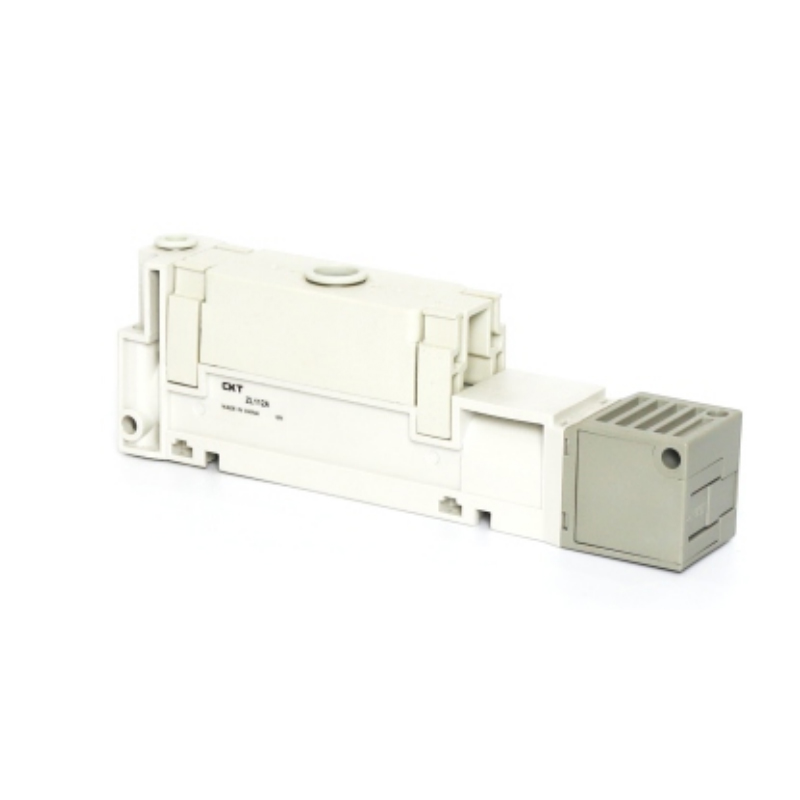

ZL1 Series Multistage Vacuum Ejector
  • ZL1 Series Multistage Vacuum Ejector
ZL Series Multistage vacuum generante

ZL1 Series Multistage Vacuum Ejector

ZL1 Series Multistage Vacuum Ejector adoptat multi- stadii vacuum designationem structurae, quae efficiens vacuum generationem per compressum gas coegi percipit. Opportunus est celeri constructione pressionis negativae stabilis in campis ambitus, ut automatio industrialis, tractatio materialis et praecisio fabricandi.

core features
1. Multi scaena vacuum principium

Series vacuum unitas paulatim effectum pressionis negativam auget, gradum vacuum limitem unius scaenae structurae perrumpit, et signanter meliorem suctionis ultimum effectum.

2. latitudine vacuum range

Medium vacuum ad altitudinem vacuum eminus operire potest, occurrens dynamica temperatio requisita adsorptionis vis gradientis sub diversis conditionibus operantes.


3. Foedus compages

Integrae cursus canalis et modularis consilio componentes systema vestigium redigunt et ad apparatum mobilem ac densam productionem attentationem accommodant.


4. Media convenientiae

Praecipua structura bonam habet tolerantiam ad aerem compressum et inertem emissionem gasorum siccandi, reducendo periculum instrumentorum corrosionis.


5. Industrial environment tolerantia

Partes cardinis optimized sunt pro anti-pollutione et vibratione, et in pulvere, oleo caligini et incidio missionum mechanicarum stabilium obtinent effectum.

E-mail: manager@cktworld.com
Scarica
PRECEDENTE：ZL3/ZL6 Series Multistage Vacuum Ejector
SUCCESSIVO：ZL212 Series Multistage Vacuum Ejector

  • Vacuum generans specifications
    Exemplar ZL1
    Collum diam [mm] 1.2
    Latin copia pressura
    [MPa]     		Valveless 0.33
    cum valvae 0.35
    Maximum pressionis vacuum [kPa] Nota 1) -84
    Inspiratio maxima rate fluxus [L/min (ANR)] Note 1) 100
    Aeris consumptio [L/min(ANR)] Note 1) 57
    Supply pressura range [MPa] 0.2～0.5
    Temperatus operans range [°C] 5~50 (sine condensatione)
    Utere fluida Air

    Copia valvae, valvae rupturae specificationes
    Exemplar SYJ5□4
    Responsio temporis (ad 0.5 MPa) nota 1) Minus quam 25 ms
    Maxime operating frequency 5Hz

    Pressura METIOR specifications
    Exemplar ZL112A-PG1-A ZL112A-PG2-A
    Liquor usus est Air
    Pressura range -100～100kPa -30inHg～14psi
    Scale angulus 230°
    Sagacitas ±3% F.S. (Scale plenus)
    Operans temperatus range 0～50℃
    Materia Testa: Polycarbonate/ABS resinae

    Exhauriunt sonitus (referat valorem)
    Exemplar ZL1
    Exhaurire sonum [dB(A)] 65

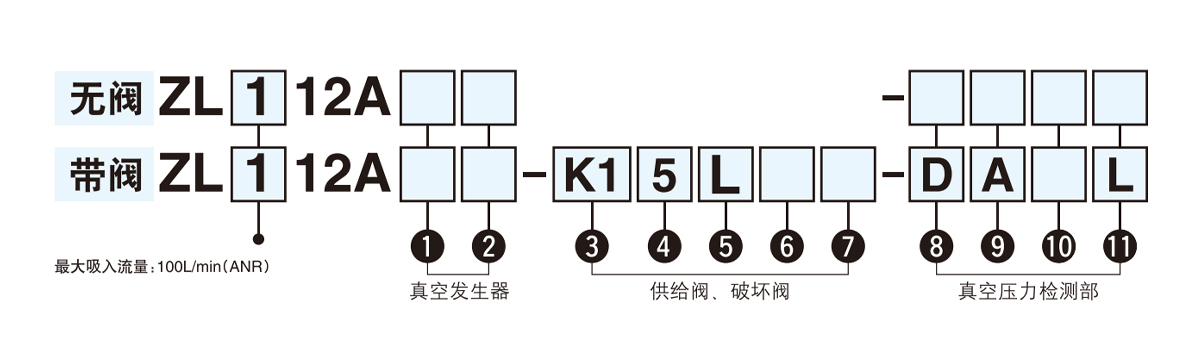

  • ① Supple (P) et vacuum (V) portum/velox-mutationem connectoris nexus dimensionum
    Mark Supple (P) port Vacuum (V) port Pressura METIOR unitas symboli
    Triticum 06 (metricus) 012 (metric) kPa

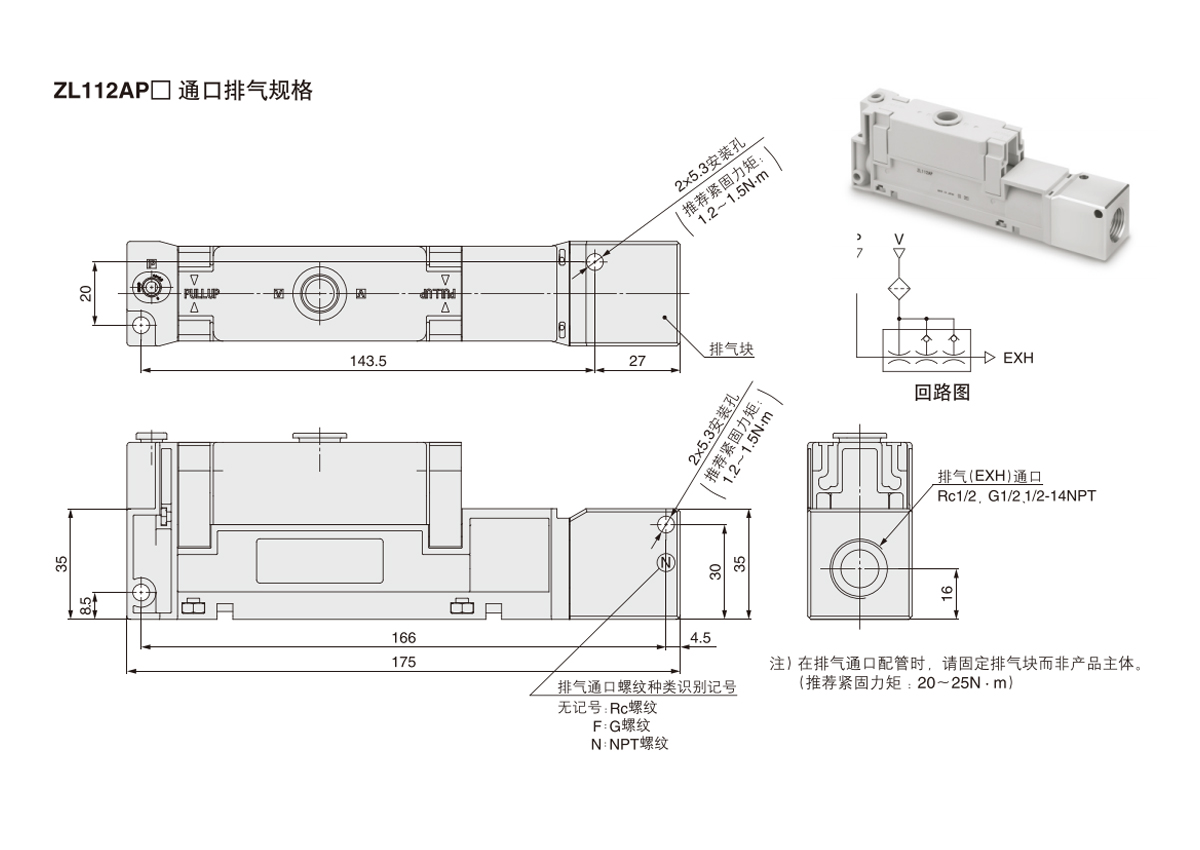

    Exhaust specifications
    Triticum Silentium exhauriunt
    P Rc1/2 portum exhaurit

    Supple valvae et valvae rupturae combinationis
    K1 Supple valvae (N.C.), valvae break (N.C.)

    Rated voltage
    DC specifications CE obsequio
    5 DC24V

    ⑤Wire plumbi modum  (nervum genus L)
    L: Cum filum
    (Longitudo CCC mm)

    Testimonium lumen et overvoltage tutelae circuitus
    Triticum Nulla lux indicator aut overvoltage praesidio circuitu

    Manual operatio
    Triticum Non densis dis-genus

    Vacuum Pressura Testis Department
    Triticum Nullus
    GN Vacuum pressura portum test: (Rc1/8)
    G Pressura METIOR
    D Vacuum pressura switch
    Cum tibia iuncturam metrica sit: kPa unitatis symbolum

    Output specifications
    ⑧ Applicable only when D is selected in pressione vacuo deprehensio section.
    Unit specifications N NPN collector aperta circuii 1 output
    P PNP aperta collector 1 output
    A NPN collector aperto ambitu 2 outputs
    B PNP aperta collector 2 outputs
    Wire specifications Triticum Cum unitas conversionem munus
    M SI unitas fixa (kPa)
    Triticum Wireless
    L Wired cable cum obturaculum (2m)

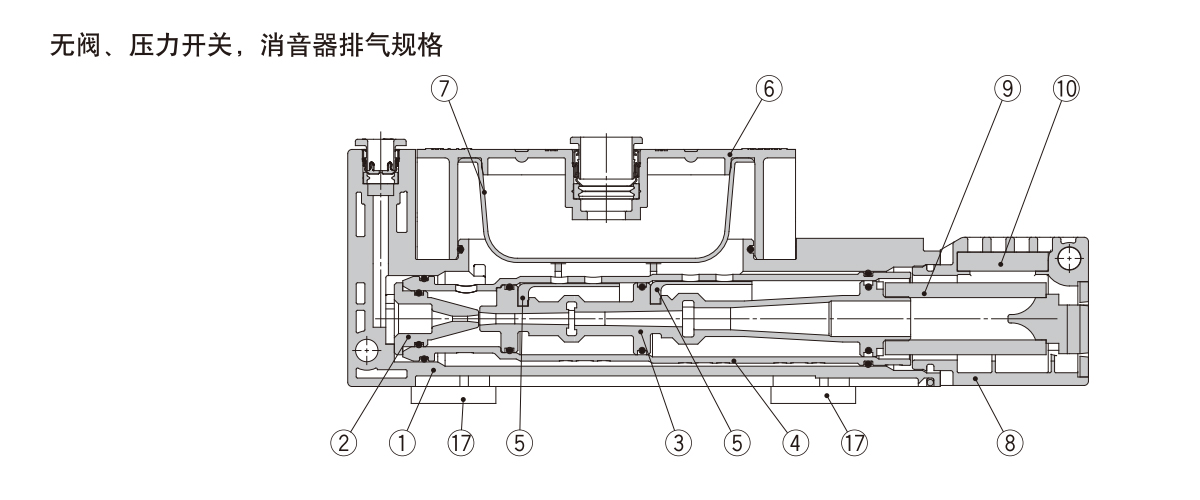

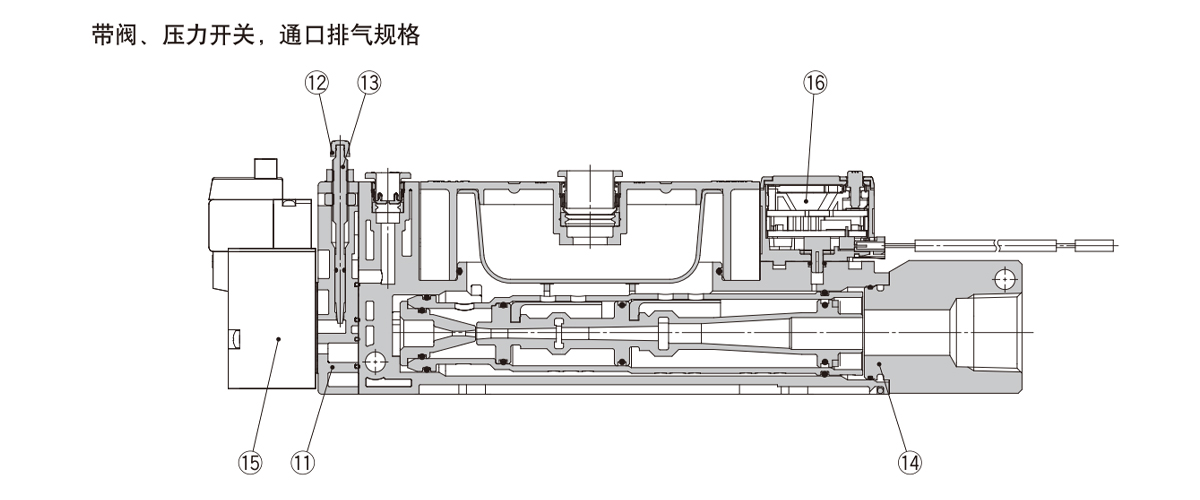

  • Component partes
    Numerus Nomen Materia
    1 Agmen PBT
    2 Nozzle POM
    3 Laval COLLUM PBT
    4 Attachiamenta POM
    5 Una via valvae FKM
    6 Suctionis operimentum PBT
    7 Filtrum elementum Non texta
    8 Silentium habitationi conventus PBT/SUS
    9 Materia silenter 1 Resinaa
    10 Silentium materia 2 Resinaa
    11 Plate valvae PBT
    12 Handwheel POM
    13 Acus valvae Brass (electroless nickel plating)
    14 Locus obstructionum ecclesiam aluminium offensionum/NBR/SUS
    15 Copia valvae, valvae rupturae -
    16 Vacuum pressura switch -
    17 Imo adscendens iungo ecclesiam Brass (electroless nickel plating)
    18 Materia signandi (O-anulum, etc.) HNBR/NBR
    19 Adscendens ANISOCYCLUM Stee

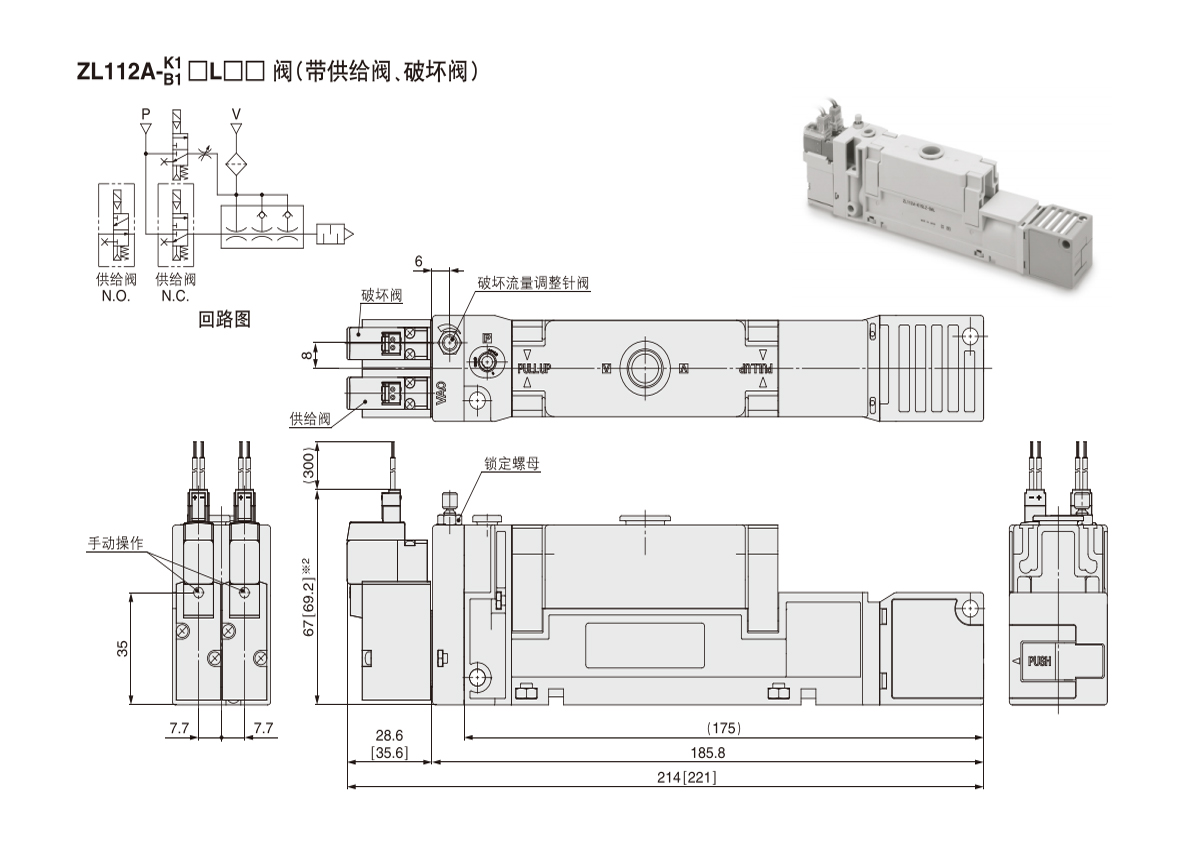

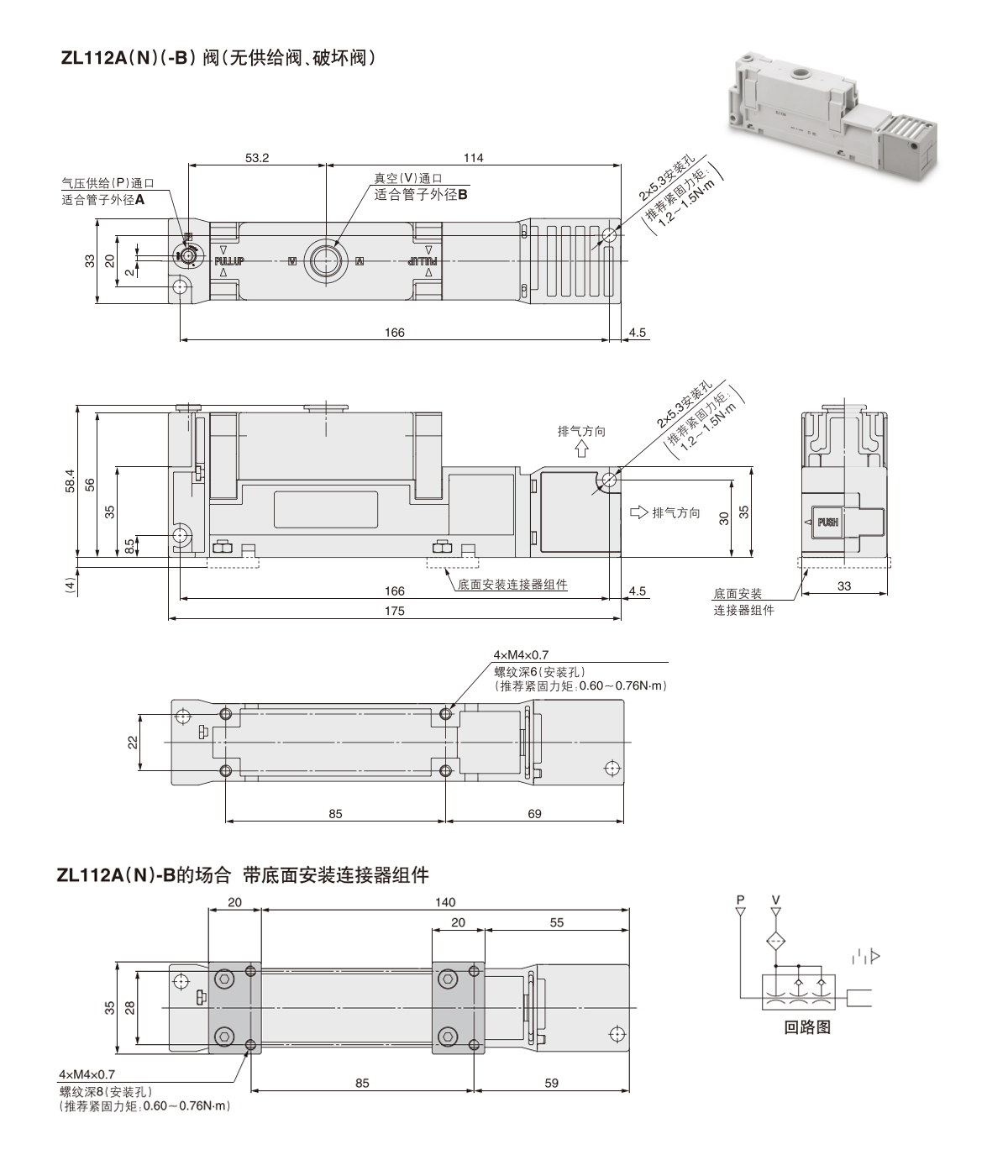

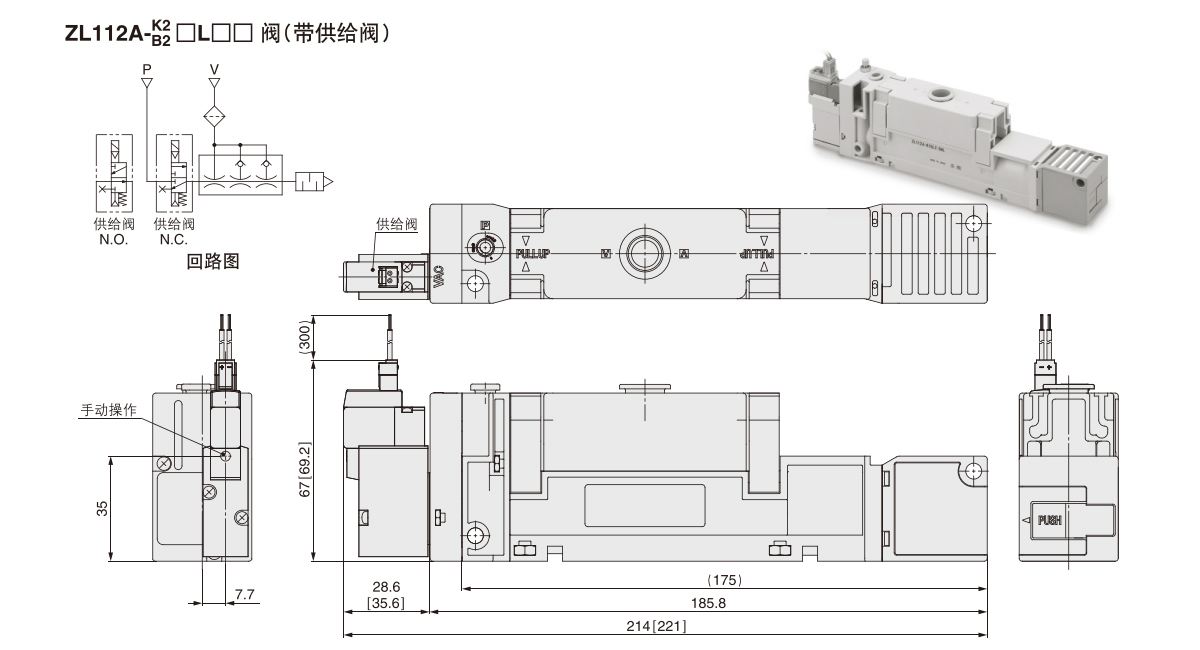

    Portus magnitudine
    A B
    ZL112A 6 12
