ZL3/ZL6 Series Multistage Vacuum Ejector Fornitores

Home / Products / Vacuum Components / Multistage Vacuum Generator / ZL Series Multistage vacuum generante / ZL3/ZL6 Series Multistage Vacuum Ejector

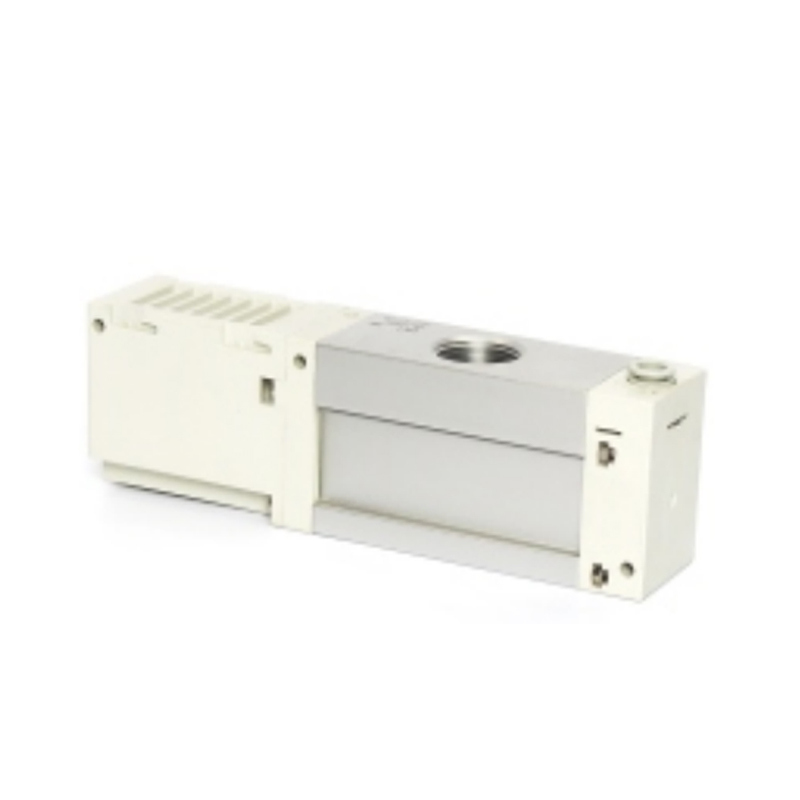

ZL3/ZL6 Series Multistage Vacuum Ejector ZL3/ZL6 Series Multistage Vacuum Ejector
  • ZL3/ZL6 Series Multistage Vacuum Ejector
  • ZL3/ZL6 Series Multistage Vacuum Ejector
ZL Series Multistage vacuum generante

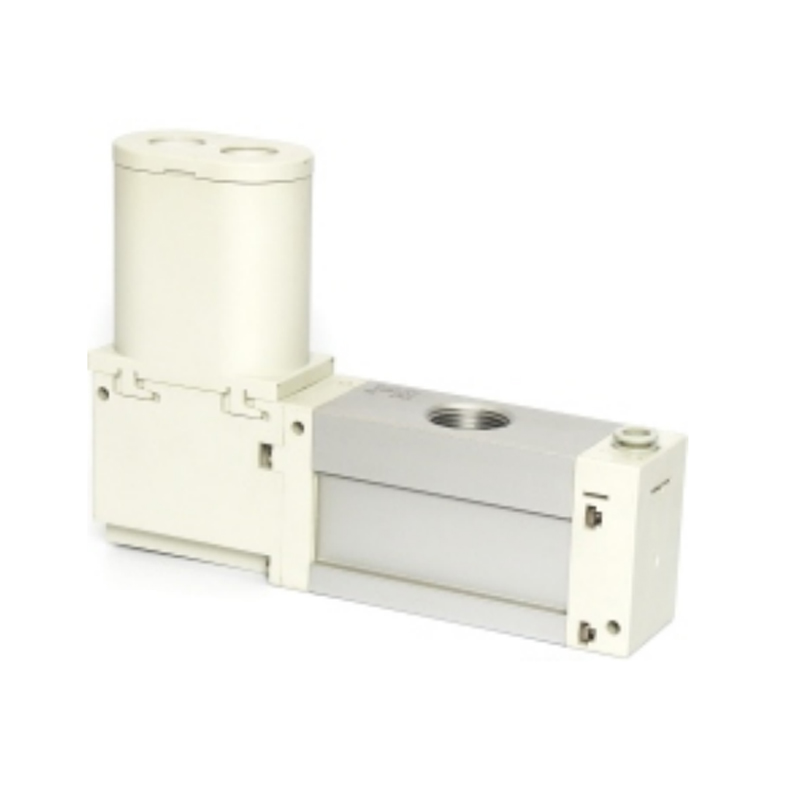

ZL3/ZL6 Series Multistage Vacuum Ejector

ZL3/ZL6 Series Multistage Vacuum Ejector est vacuum modulare unitatis generans in principio multi-scenici Venturi constructum. Ad missiones destinatur ubi pressurae negativae stabilis cito in automatione industriae generanda est et apta est ad gratificandum, adsorbendum vel figendum varias officinas.

• Multi scaena structura design

Series structurae tubus Venturi adoptatur ad conversionem gradatim aeris compressi energiae consequendam. Fluxus in multiplicibus gradibus dilatatur ad effectum vacuum gradatim amplificandum. Comparatus cum structura unius scaenae sub eodem fonte caeli condiciones, potest superiorem suctionis capacitatem producere vel consummationem aeris compressi minuere.

• Vacuum stabilitas optimization

Alveus fluens internus peculiariter optimized est ad perturbationem et libram pressionis fluctuationes in unoquoque gradu supprimendam. Hoc consilium planum vacuum per continuas operas vel leves mutationes in onere stabilis efficit, reducendo periculum objecti emissi emissi.

• Flexibile operatio conditio adaptatio

Partes nuclei amplam tolerantiae extensionem habent et compatiuntur cum diversis pressuris et ultrices condicionibus retro exhauriendis. Maxime apta est ad adsorptionem operationum officinarum non-standarum cum superficiebus raris, curvaturis complexis vel permeabilitatis aeris vestigium.

• Fast responsionis characteres

Cavitas pre-compressionis et inertiae inferioris rivi rivi cooperatur ad constitutionem et emissionem vacuo millisecondo consequendam. Applicatio exigentiis occurrit crebris initiorum ac sistendis in rhythmo automationis summus velocitatis et temporis cycli exspectationem minuit.

• Modular munus integrationis

Praecipuum corpus vexillum gasi viam interfaciei et institutionis structuram positionis servat ad celeris integrationem vacui transitum, unitatem vel silentiorem componentium sparguntur. Modi operandi possunt mollius configurari secundum multiplicitatem systematis ad altiore pipelineorum complexionem reducere.

E-mail: manager@cktworld.com
Scarica
PRECEDENTE：Nessun articolo precedente
SUCCESSIVO：ZL1 Series Multistage Vacuum Ejector

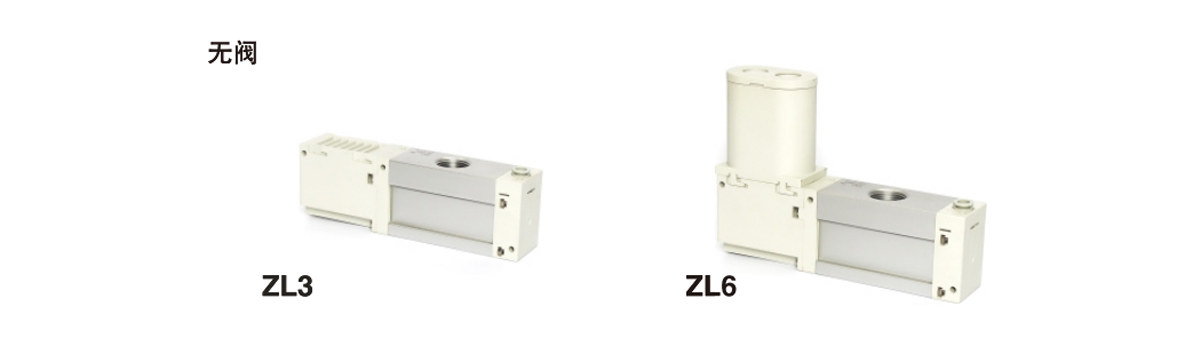

  • ZL3 ZL6
    Model ZL3M□□ ZL3H□□ Model ZL6M□□ ZL6H□□
    Collum diam [mm] 1.9 1.5 Collum diam [mm] 1.9×2 1.5×2
    Latin supply pressura [MPa] 0.35 0.50 Latin supply pressura [MPa] Sine valvae 0.35 0.50
    Maximum pressionis vacuum [kPa] Nota 1) -91 -93 cum valvae 0.37 0.52
    Maxime attractio rate fluxus [L/min (ANR)] 280 Maximum pressionis vacuum [kPa] Nota 1) -91 -93
    300 Inspiratio maxima rate fluxus [L/min (ANR)] 580
    aëris consumptio [L/min(ANR)] 150 135 Donec / evacuatione specifications 600
    Supply pressura range [MPa] 0.2～0.6 aëris consumptio [L/min(ANR)] 300 270
    Temperatus operans range [°C] -5 ad L (sine frigore et condensatione) Supply pressura range [MPa] 0.2～0.6
    fluidum operating Air Temperatus operans range [℃] -5 ad L (sine frigore et condensatione)
    Vibratio resistentiae [m/s²]  Nota 2) 20 fluidum operating Air
    Impulsum renisum [m/s²] Nota 3) 100 Vibratio resistentiae [m/s²]  Nota 2) 20
    Impulsum renisum [m/s²] Nota 3) 100
    Nota 1) Valores condiciones mensurae sub nostro comitatu ad pressionis mensurae vexillum consecutae. Valores hi variari possunt secundum pressuram atmosphaericam (climatis, altitudinis, etc.) vel mensurarum modos.
    Nota 2) X ad D Hz, 2 horas in singulis X, Y, Z directiones (nulla potentia supplet, valores initiales).
    Nota 3) 3 tempora in singulis X, Y, Z directiones (nulla potentia supplet, valores initiales).

    Copia valvae, valvae rupturae specificationes
    Model ZL3-JSY3140
    Responsio temporis (ad 0.5 MPa) 27 minus quam ins nota 1)
    Maximum operating frequency 5Hz
    Operatio manualis Non densis dis genus
    Coil voltage rated DC24V
    Licet voltage fluctuatio ± X% of rated voltage
    Virtus consummatio 0.4W

    Pressura METIOR specifications
    Model GZ33-K1K-01-X56 GZ33-P1C-N01-X55
    Pressura unitas kPa inHg et psi sunt simul ut indicant
    Pressura range -100～100kPa -30inHg～14psi
    Connection filum R1/8 NPT1/8
    Sagacitas Vacuum latus ±3% F.S., pressum positivum latus ± 5% F.S.
    Pondus 30g

    Exhauriunt sonitus (referat valorem)
    Model ZL3 ZL6
    Exhaurire sonum [dB(A)] 68

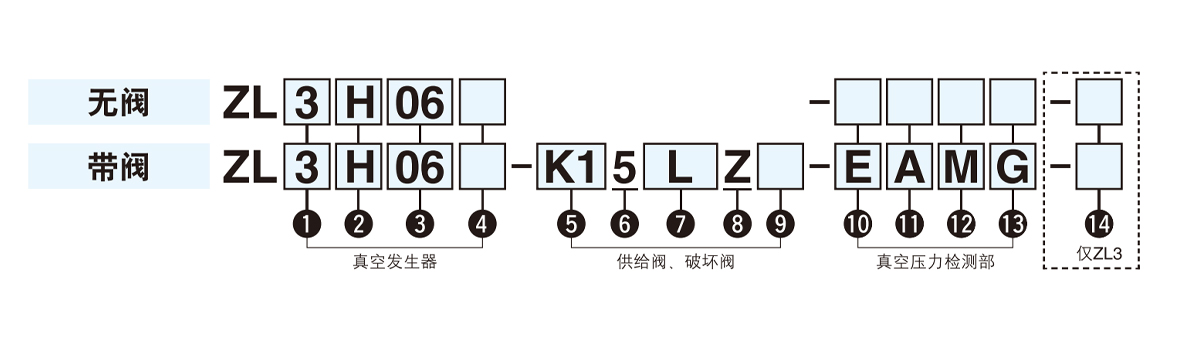

  • Maximum attractio influunt rate Latin copia pressura Exhaust specifications Wire plumbum-e modum
    3 300L/min(ANR)※1 H 0.50MPa Triticum Muffler exhaurit Dominus informibus tabernaculi genus
    6 600L/min(ANR) ※1 P Open exhauriunt
    -1 Cum connectens fistulas et instigabant

    L: filum longitudo 0.3 m

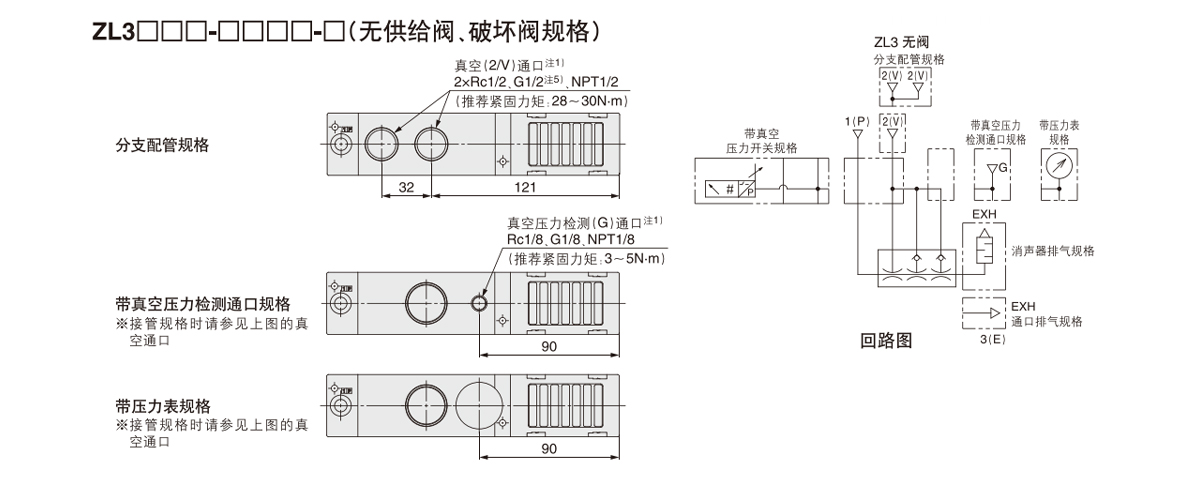

    ③ Vacuum (2/V) portus amplitudo/copia (1/P) portum idoneum fistulae diametri exterioris
    Mark Vacuum (2/V) vent Supple (1/P) per portum
    06 Rc3/4 Recta iungo 8 mm

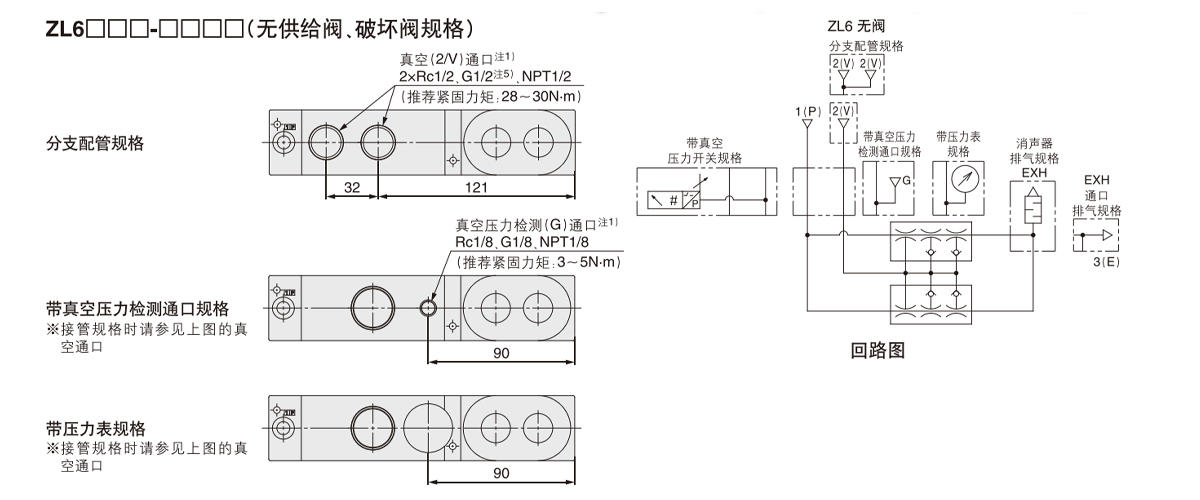

    04 2×Rc1/2 (sub-distributionis fistulae specificationes)
    06L G3/4 Cubitus iungo 8 mm
    04L 2×G1/2 (canae rami specificatae)
    Supple valvae et ruptura valvae combinationis Vacuum Pressura Testis Department
    K1 Supple valvae (N.C.), valvae break (N.C.) Triticum Nullus
    Rated voltage GN Vacuo pressione portum test (G);
    5 DC24V
    G Pressura METIOR
    Testimonium lumen et overvoltage tutelae circuitus
    Z Cum indicator lux et overvoltage praesidio circuitu E Vacuum pressura switch (vacuum 2 outputs)
    Manual operatio F Vacuum pressura switch (mixta 2 outputs)
    Triticum Non densis dis-genus

    ⑩ Lorem solum cum E/F/V in sectione pressionis vacuo deprehensio seligitur.
    Output specifications Tantum convenit ZL3
    A NPN publicanus aperta Libitum items
    Triticum Nulla options praesto
    B PNP aperta collector
    B Imo superficies ascendens iungo ecclesiam9 (inclusa in sarcina)
    Unit specifications

    ※9

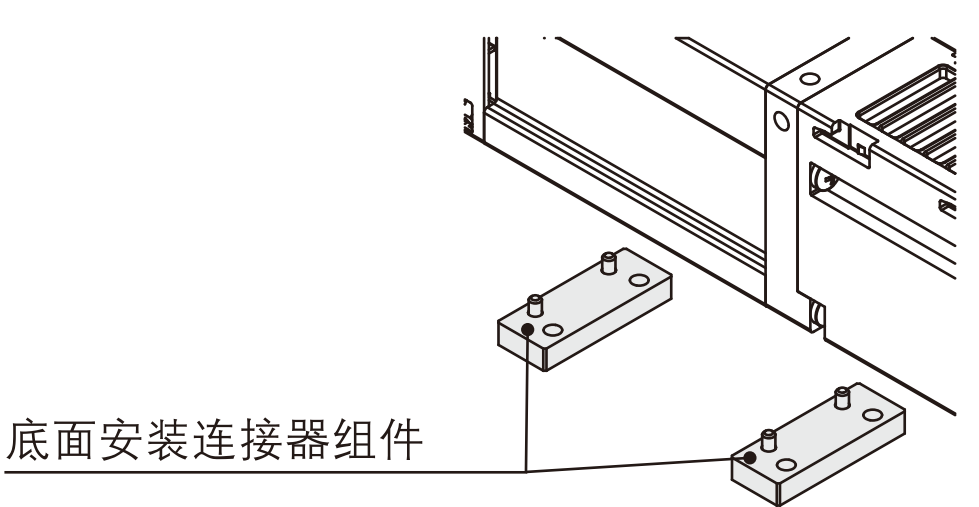

    Pro congruens cum conventibus iungo cum cochleae pice altae 27 mm in superficie ima superioris exemplaris ZL212. Requiritur cum repositoque priori exemplari ZL212 cum superficiei deorsum ascendentis. (II frusta per set, includit 4 cochlearum). Latera adscendentia foramina etiam sine optionibus convertuntur.

    Triticum Cum unitas conversionem munus
    M SI unitas fixa (kPa)
    P Cum unitas conversionem munus (initial value psi)※10
    Wire specifications
    Triticum Unplugged filum

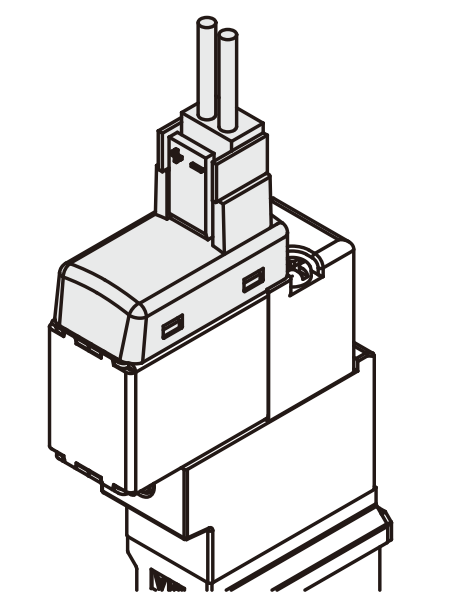

    G Wiring cum obturaculum(2 m longum) (idem sarcina)

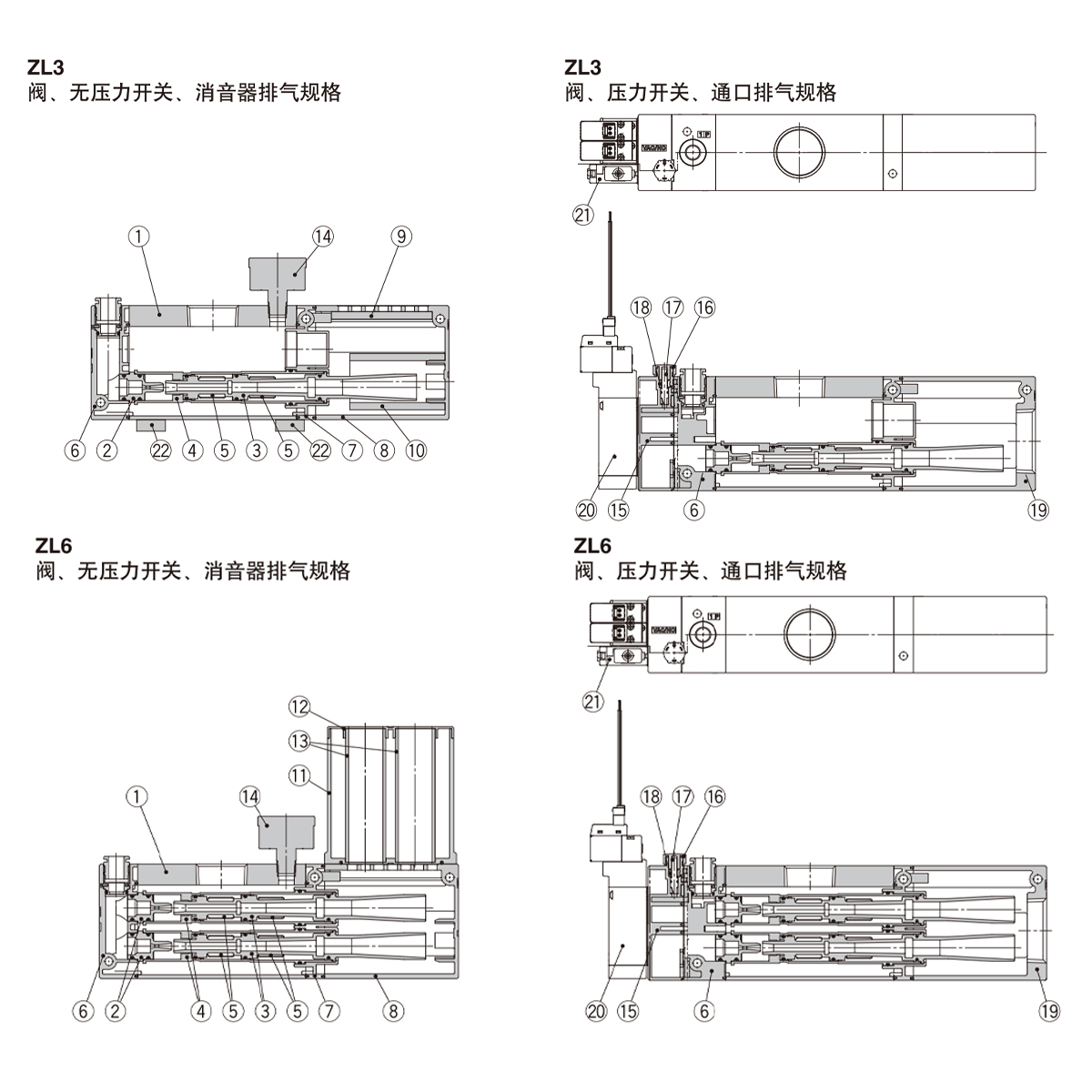

  • Component partes
    Numerus Nomen Materia Nota Numerus Nomen Materia Nota
    1 Agmen "Aluminium alloy"
    (anodised)"     		- 14 Pressura METIOR - -
    15 Plate valvae PBT -
    2 Nozzle POM - 16 Handwheel POM -
    3 Laval COLLUM PBT 17 Acus valvae PBT -
    4 Affectio POM 18 Acus valvae guide rod Brass (electroless nickel plating) -
    5 Una via valvae FKM -
    6 Ante iungo PBT - 19 Per-foraminis obstructionum Aluminium mixturae (chrome-tractata, iactaret) -
    7 tergo iungo PBT -
    8 Silentium testa 1 PBT - 20 Copia valvae, valvae rupturae - -
    9 Materia silenter 1 Resina 21 Vacuum pressura switch - -
    10 Silentium materia 2 Non texta 22 Imo adscendens iungo ecclesiam Brass (electroless nickel plating) -
    11 Silentium testa 2 PBT - -
    12 Silentium operimentum POM 23 Materia signandi (O-annulos, etc.) HNBR/NBR -
    13 Materia silenter 3 Non texta vellera conventus non removeri debet) 24 Conventus Cochleas Ferro (chromate trivalente) -
    - - - -

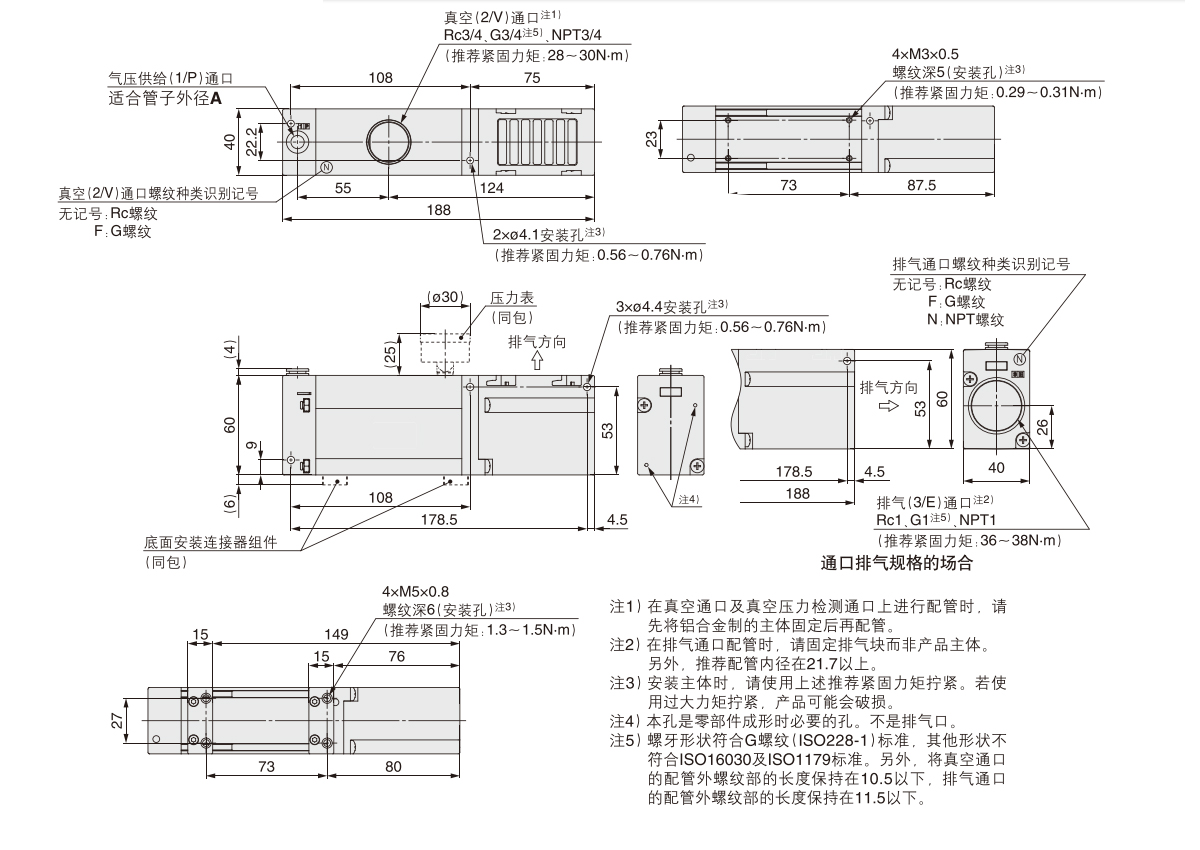

    Aeris pressionis copia (1/P) portum tibia diametro exteriori aptum est.
    A Dimittis sleeve color
    ZL3[ 8 Lux griseo

    Aeris pressionis copia (1/P) portum tibia diametro exteriori aptum est.
    A Dimittis sleeve color
    ZL6 □ 8 Lux griseo
