Systema pneumaticum singulae sunt partes mechanicae et moderatio, compressores, unitates praeparationis aeris, valvulae, actuatores, Tubingae et caerimoniae, quae cooperantur ad generandum, condi- tum, dirigendum et applicandum aerem compressum tanquam fontem potentiae mechanicae. Omnis ambitus pneumaticus operandi dependet a quinque globis ferramentis iunctis: generatio aeris, praeparatio aeris, partium moderatio pneumatica, actuatio et plumbum connectivum. Intellegere quomodo hi coetus inter se occurrunt velocissime via ad egritudinem cylindri pigri, consummationem aeris incisam, vel primum primum novum systema recte definire.
Hic dux singulas coetus componentes in practicas terminos deprimit, explicat quomodo iunctiones pneumaticae ut valvulae directionales, regulatores fluunt, et moderatores pressus ambitum agendi regunt, et cum singula FAQ claudit ad fabrum, sustentationem technicae, et procurationem iunctos cum compresso aere instrumento laborantes.
Quinque Circuli functiones Systematis pneumaticae
Potius quam longam partium indicem memorare, adiuvat cogitare systema pneumaticum quinque gradus, quos aer percurrit, de generatione ad opus utile. Uniuscuiusque scaena distinctum officium est, et nexus invalidus in aliquo eorum perficiendi totius systematis limitat.
| Scaena | Primarium munus | Typical components |
|---|---|---|
| Air generation | Converte electrica vel mechanica industria in aerem compressum | Cochleae gyratorium reciprocum, seu librum compressorium; caeli recipientes |
| Air praeparatio | Aufer contaminantes humorem et pressionem operantes | Filtra, regulatores, lubricatores (FRL unitates), dryers |
| Imperium pneumaticum | Direct, meter, and time airflow | Valvulae directionalis imperium, imperium fluxus, virgas pressio |
| Actus | Convertere pressura aeris in motu lineari vel gyratorio | Cylindri, actuatores rotarii, motores aeris, grippers |
| Distributio | Portare aeris inter components cum minimo damno | Limbis rigidae, tubingae flexibiles, dis-in et caerimonias stamineas |
Systema tantum est ut efficiens sicut scaena infima. Tubing depressus inter receptorem et cylindrum celeriter cyclum, exempli gratia, suffocare potest tam graviter fluere quam compressor subpressus, quamvis ipse compressor numquam fallat.
Air Generation: Compressors et receptores
Compressor est initium cujusvis circuli pneumatici. Tres species compressores usus industriae dominantur, singulae aptae ad diversum officium cycli et recursus postulant.
Reciproca (Piston) Compressors
Compressores reciproci utuntur piston et cylindrici dispositione ad aerem in discretis ictibus comprimendum. Communes manent in officinis et fabricandis levibus propter impensas et simplices sustentationes upfront inferiores, sed plus caloris et pulsationis generant quam gyratoria consilia, quare receptaculum amni amni essentialis est ad partus lenis.
Gyratorius Screw Compressors
In gyratorio cochleae compressoriae duobus rotoribus helicis interlockingis utuntur ad aerem continue magis quam in pulsibus comprimendum. Hoc consilium continuum-fluvium facit in gyrum cochleae vexillum electionis ad lineas productionis quae plus quam paucas horas per vices currunt , cum cyclos magnos officiosos tractant minore vibratione et pressione levius quam piston compressores comparabilis capacitatis.
Oleum Free Scroll Compressors
Librum compressorium aerem comprimunt inter duo elementa spiralia, unum fixum et unum orbiculum. Quia sine lubricante oleum in compressione cubiculi currunt, foventur in processui cibi, conventus electronicorum, et fabrica fabricandi medica, ubi ingratum oleum vector in aerem amnis est.
Munus aeris receptoris
Receptator aer lacus compressi aerarium compressi aeris et tres usus in usu est: pulsus pressionem lenit, quiddam repentinae postulationis praebet spicis, et humorem densatum admittit ut prius aerem longius in systema moveat. Pro regula generalis inspectionis, multi excogitatores systematis unum lagenam recipientis voluminis fere per cubici pedis per minuti (CFM) compressoris output ad applicationes stabilis, generalis propositi applicationes oppugnant, quamquam systemata alta postulant vel onus intermittentes saepe plura requirunt.
Praeparatio aeris: Filtra, Regulatores et Lubricatores
Rudis aer compressus directus a compressore humorem, oleum vaporem portat, et particulata quae valvulae amni et actuatores si increatos reliquerint laedet. Unitas FRL, colum, ordinator, lubricator, hoc in tribus gradibus appellat, fere in unum coagmentatum ut conventus ad punctum usus compactionis.
- Filtra Materiam particulatam, stillam aquarum, et oleum ex aere rivo coalitum, typice usque ad V-micronum ad usum communem et ad accuratas applicationes subtiliores.
- Regulatores pressionem rectam minuere et stabilire ad campum ab amni instrumento requisitum, componentes pressionis inferioris quam summa copia recta aestimavit.
- lubricatores tenuis oleum caligo in aere rivum inducere, ut frictionem minuat et in compositionibus induat sicut cylindrici et aeris instrumenta quae permanentem lubricationem requirunt; notandum quod aer lubricus repugnat instrumento amni oleo libero FRL-aestimato.
Siccatores refrigerati et desiccant saepe post compressorem et ante unitatem FRL adduntur in applicationibus ubi umor moderatio critica est, ut pictura, instrumentatio aeris, vel operatio frigoris ambitus ubi condensatio intra valvulas congelatur.
Imperium Pneumaticaum Components : Quomodo Airflow ordinatur et Timed?
Pneumatica dicione sunt machinae quae constituunt ubi aer compressus vadit, quam celeriter fluit, et quando mutatur vel interiit. Sedent inter scenam praeparationis aeris et actuatores, et sunt typice intensiva pars machinalis ambitus.
Directional Control Valvulae
Valvulae directionalis moderatio meatus aeris ad unum portum vel alium, determinans directionem motus in cylindrico vel actuato. Numeri portuum et commutationes locorum, quae vulgo 3/2, 4/2, vel 5/3, vulgo scriptae sunt, collocantur, numerus portuum quem sequitur numerus positionum. Valvae 5/2, exempli gratia, quinque portus et duos positiones commutationes habet et est mensura optio ad cylindros duplices agentes.
Imperium Valvulae influunt
Imperium valvularum metrum influere ratem airflow in vel extra actus agentis, qui rursus celeritatem actionis moderatur. Plures fluxus industrialis controllatae unum modum restrictores cum valvae perscriptio coniunctae sunt, sino in altera parte liberum fluxum et restrictum, in alterum fluxum aptabile, figuratio quae metri imperium notum est, plerumque cylindricis praeponitur quia onere inducto vexato resistit.
Pressura Control Components
Pressurae virgas, valvulas subsidio, et valvularum series, systema tuentur et sequentia multi-actuatoris componunt. Pressio transitum systematis dicionis significat cum pressionis linea limen stat, dum valvae subsidii spiramenta aeris automatice fiunt, si pressio terminum tutum excedit, signa amni protegens et inhabitationes ab overpressure damna.
Valvae Actus Methodi
| Actus type | Quomodo operatur | Typical usus causa |
|---|---|---|

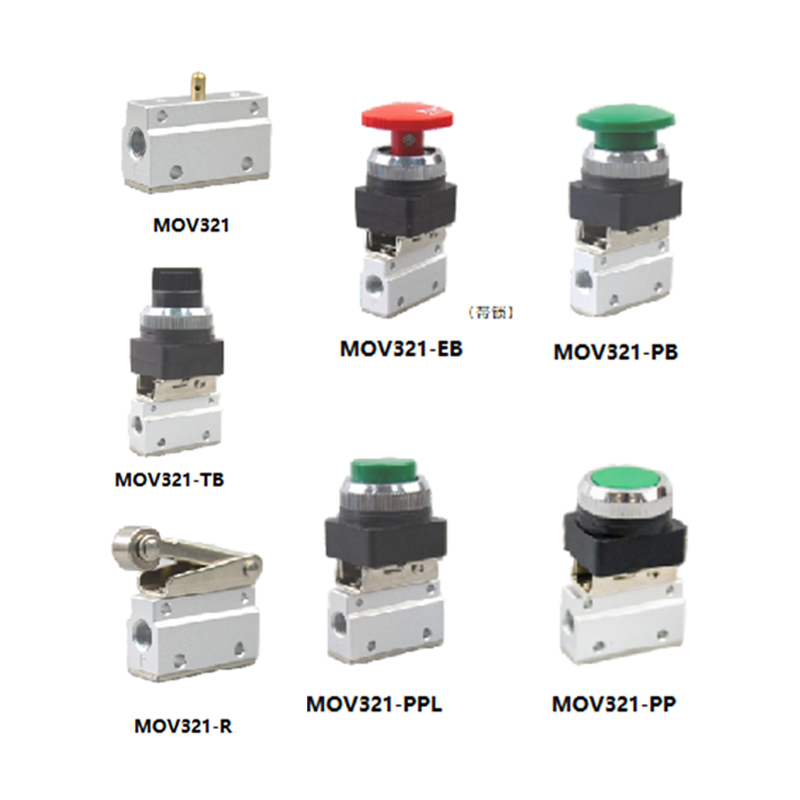

| Manual / manu vectis | Operator corpore transfert valvae FUSUS | Override manualis, probatio, applicationes humilis-cyclus |
| Solenoid | Electromagneticum coil per electrica signum transfert FUSUS | PLC imperium automated lineae |
| Gubernator aer | A parva caeli signum vices valvae FUSUS | Systemata sine vi electrica locali, valvulae principales altae |
| Mechanica / cylindro | Physica contactus cum parte movente valvulam itinera | Finis-switch style sequencing in machinery |
Valvulae solenoideae actuatae moderni instrumenti automated dominantur, quia directe integrant cum moderatoribus logicalibus programmalibus, sino sincere et iterabile tempus quod difficile est consequi cum sola actione manuali vel mechanica.
Actuatores: Verto Aeris Pressura in Motion
Cylindri pneumatici
Cylindri sunt frequentissimi actus pneumatici, pressionis aeris in vim et motum linearem convertentes. Singuli cylindrici agentes utuntur pressione aeris ad movendum in unam partem et ad fontem revertendi, dum cylindrici duplices agunt pressionis aeris pro ictibus extensorum et retractationum, vim in utramque partem tradens et subtiliorem potestatem velocitatis ac positionis praebens.
Gyratorius Actuators
Actiatores gyratores anconum motum linearem seu vanum motum in gyratorium output, typice per eculeum et pinnam vel vanam mechanismum convertunt, et communes sunt in applicationibus ut versatio valvae, pars flippingis, et fibulationis bracchia quae motu gyratorii moderato indigent, saepe 90 vel 180 gradus.
Air Motors and Grippers
Motores aeris continuum output gyratorii praebent pro instrumentis et mixtoribus, aestimantur pro facultate ut tuto sub onere sine overheating, secus motor electrici. Griperis pneumaticis, parallelis vel angulatis, fauces cylindrici agitatae adhibent partes ad colligendum et in automated conventum collocandum, et saepe vi et ictu maxillae magis specificatae sunt quam sola pressione aestimationem.
Distributio: Tubingae, Limbae, et Fittings
Etiam compressor recte designatus, unitas FRL, et valvae ambitus efficiunt si distributio retis nimis parva est vel libero aere. Linea inspectionis, electionis materialis, et qualitatis convenientis directe afficit pressionis guttae et sumptus industriae.
- Polyurethane et nylon Tubingae vexillum electionis sunt ad punctum flexibile usui currit ob levem pondus, repugnantiam MACULA, et convenientiam cum dis-adiunctis congruis.
- Aluminium vel immaculatam limbis praefertur praecipuae distributio capitis permanentis, oblatio lacus diu terminus quam chalybe stamineus, ac facilior reconfiguratio quam fistula iuncta.

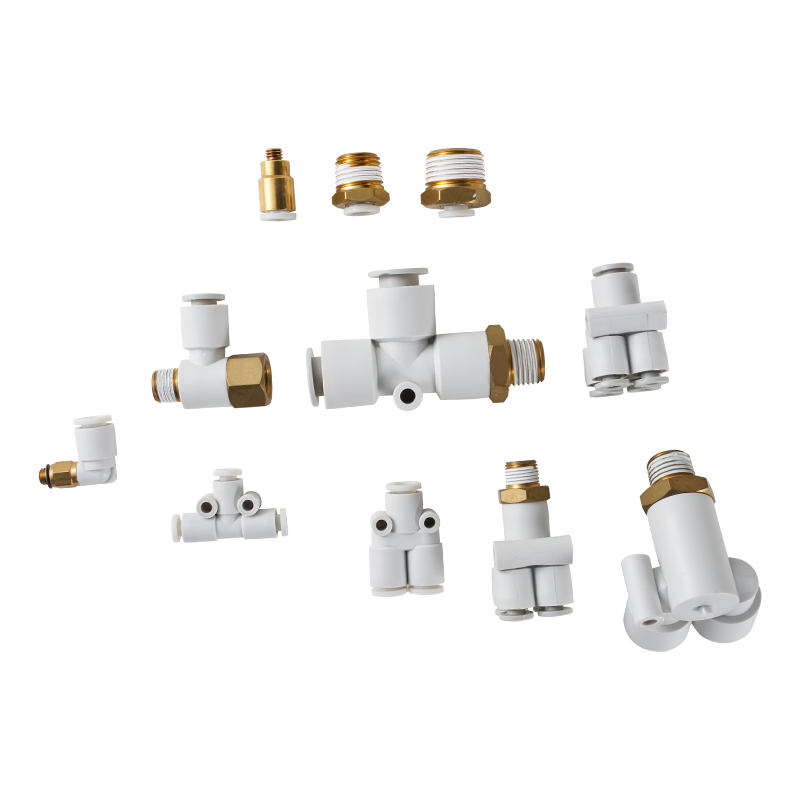

- Dis-ad-coniungere caerimonias celerem conventum et disconsionem sine instrumentis patiuntur, dum caementa fila magis permanentem, vibrationem repugnantem nexum praebent pro institutionibus fixis.
Tubing improcera una est ex communissimis et neglectis causarum pauperum cylindri effectus. Cylindrus, qui impotenti videtur, saepe e diametro tubi fluit famelicus, qui angustus est ob boream magnitudinem et celeritatem ictum, potius quam in ipso cylindrico vitio.
Considerans Systema pneumaticum: Praeceptiones Practical
Recta inspectione impedit utrumque energiam ex compressore oversised et subperformantia chronica ab improcera facta. Initium semper summa aeris postulatio, Nec tantum cacumen fluit.
Calculandum Cylindri Aeris Consummatio
Consumptio aeris pro cylindro duplicato functio est area borealis, longitudinis plagae, pressionis operantis, et cycli. Pro approximatione laboranti, cylindrus suum volumen scopatum dure consumit, ductum a ratione compressionis pressionis operantis, pro omni pleno cyclo. Multiplicans hanc figuram per cycli per cyclos per minutos dat medium fluens postulare ut reticulatio compressor et distributio continue, non solum momentaneum, sustineant.
Ratio ultrices
Lacus est una ex maximis sumptibus occultis in systemate aere compresso. Industriae lustrationes plantarum industrialium saepe invenerunt lacus vulgo rationem significantem portionem, saepe citatam in latitudine viginti ad triginta centesimas, totius generatae aeris compressi in systematis quae programmata deprehensionis rimosa non subierunt, exercitatione ultrasonica effluo perlustrat unam ex supremis-reditus actionibus sustentationem instrumenti pneumatici prompti (source: US Department of Energy compressum systematis aeris directum).
Pressura Iacta Budgeting
Ratio bene designata gratum pressionis stillam budget per singulas scenas collocat, filtrationem, regulam, Tubingam et ripas valvae, potius quam permittit quodvis unum elementum in proportionata portione consumere. Pro regula pollicis retinens summam pressionem guttam a recipiente ad punctum usus sub fere X centesimis pressionis pressionis actuatoris vim et celeritatem cycli conservat.
Ubi Pneumatica Components sunt
Systemata pneumatica potiore manent methodo tradendi potentia ubicumque munditia, simplicitas et tolerantia materiae occasionalis magis quam densitas hydraulicorum rudis potentia.
| Industry | Typical components usus est | Quare pneumatici eligitur? |
|---|---|---|
| Automotive conventus | Valvulae solenoides, actus in gyrum, grippers | Ieiunium temporum cyclus, iterabilis clamping vis |
| Cibum et potum packaging | Compressors oleum libero, caerimonias immaculatam | Contaminationis imperium, washdown firmitatem |
| Materia pertractatio | Vacuum generantibus, grippers pneumaticum | Leve tooling, leve tractatum |
| Woodworking et clamping | Cylindri simplices agunt, valvulae pedales | Simplex, humilis sumptus linearibus vi clamping |
| Processus instrumenti | Regulatores, precision pressure controllers | Stabilis, humilis-sonus potestate signum aeris |
Pneumatica vs. Hydraulic vs
Eligendo inter pneumaticam, hydraulicam et electricum actui pendent a vi requisita, praecisio, ambitus, tolerantiae sumptus. Nihil est universalius melius; inter se aptat alia involucra operating.
| Factor | Pneumatic | Hydraulic | Electric |
|---|---|---|---|
| Force density | Moderatus | Ipsum excelsum | Altus, gearing |
| Celeritas | Ieiunium | Moderatus | Variabilis, programmabilis |
| munditia | Mundus, spiracula atmosphaera | Oleum lacus periculo | Tersus |
| Subtilitas positioning | Limited non addit sensoriis | Bene cum servo valvulae | Praeclarus |
| Typical pretium per axem | low | Summus | Moderatus to high |
Systemata pneumatica manent practica defectus pro motu magno-celeritate, moderato-vi, repetito, praesertim ubi onera salutis negotia onerant, cum actuator pneumaticus solum praesepia sub excessu oneris potius quam clavitrae laedat.
Sustentationem et defectum Communium Points
Pleraque pneumatica defectibus ad parvas causas radicis recurrentis reducuntur, et exercitatione ad haec attentio impedit plures temporis inconditi.
| Symptom | Verisimile causa | Commendatur reprehendo |
|---|---|---|
| Cylindrus circuitus lente | Improbus Tubing, colum capax, humilis regulator setpoint | Reprehendo recta pressura ad cylindrum portum sub onere |
| Valvae non transeatur | Sigilla confecta, aere contaminata, defectu solenoidei spirae | Inspice coil resistentia et FUSUS ad obstantia |
| Excessus aeris consummatio | Caerimonias portasse, signacula cylindrica attrita | Ultrasonic Leak circumspectis in otiosis aetatibus |
| Aqua in aere linea | Improcum vel absentis dryer, receptaculum exhauriunt neglectus | Quin automatic exhauriunt munus et dryer ros punctum |
| Actus devium celeritas | Fluunt imperium valvae summa, inconstans copia pressura | Re-tune meter-e fluxus controllata et reprimendam stabilitatem moderatricem |
Simplex hebdomadalis ambulatio-per, audiendo sibilum congruis, receptaculum munus exhaurire retinens et colum differentialem pressionis confirmans, maiorem partem culparum evolutionis percipit antequam sistendi productionem causant.
Current Trends in Pneumatica Component Design
Ferramentum pneumaticum technologiam maturam est, sed consilium componente evolutionem pergit in responsione ad pressionis energiae impensionis ac latius impellendi ad connexum apparatum fabricandum.
- Electronice multiplex valvae monitored nunc nuntia cyclum comitum, tempus responsionis, et coilum sanitatis ad systema temperandum reducere, predictive potius quam calendarii fundationis sustentationem permittens.
- Humilis-friction cylindri sigillum materiae pressionem frangibilem minuere, consummationem aeris incidere ad levia onera sine mutatione moles pertulit.
- Pressura proportionalis digitalis regulatores repone mechanicam ver-onustam regulatores in applicationibus programmabiles requirentes, puncta pressionis iterabilem directam a PLC continentem.
- Foedus, summus fluxus dis-ad-iungo caerimonias pergere pigeat multiplicia vestigia, servato coefficientium fluxu prope majorum caerimoniarum filamentorum.
Commune filum per has evolutiones data est visibilitas: imperium pneumaticum quod semel tacite operatum est, magis magisque instruitur ut mores, pressiones, et cyclus fluunt, e regione reliqua lineae productionis conexae investigari possunt.
Frequenter Interrogata
Quae sunt principalia systematis pneumaticorum in ambitu typico?
Circuitus typicus comprehendit compressorem generationis aeris, unum FRL pro praeparatione aeris, directione ac refluxu valvularum ad imperium pneumaticum, cylindros vel actus rotarios ad motum, ac Tubing vel limbum ad distribuendum inter eas.
Quid interest inter valvae directionis imperium et fluere valvae imperium?
Valvae directionalis imperium determinat quem portum aeris perfluat, directionem motus actuatoris moderans, dum fluere valvae imperium restringit ratem aeris illius, velocitatem motus moderante. Plerique circuitus ambo simul utuntur.
Cur cylindrus pneumaticus tardior opinione movetur?
Motus cylindrici tardis plerumque causatur ex Tubing inpresso, elementum colum inplicitum, regulatorem nimis depressum, vel valvae fluxus temperantiae tempore clausus, potius quam per culpam in ipso cylindrico.
Quam multum aeris Leak actu constat?
Una parva Leak levis videri potest, sed quia compressores continue currunt ad pressionem rectam conservandam, pinum addunt. Leak ultrasonicae perlustrat in plantis industrialibus petite detegere rates lacus, qui ob significantem portionem generationis aeris compressi totalis, quod facit Leak reparationem unius actionis conservationis velocissimi payback in facilitate.
Quid munus lubricatoris et semper exigitur?
A lubricator addit tenuis olei caliginem ad aerem rivum reducere, attritionem internam in componentibus currere lubrica designari. Non semper requiritur; multi moderni cylindrici et valvulae usui prae-lubricatae, humiles-frictioni sigillatae ad siccum, oleum liberum aerem discurrunt, ac permixtiones lubricatae et non-lubricatae in eodem ambitu evitandae sunt.
Quomodo eligo inter unum agens et cylindrum duplicatum?
Singuli cylindrici agentes apti sunt ad simplices strepitus vel activitates munerum ubi fons reditus acceptus est et una tantum vis directionis requirit. Cylindri duplices agunt meliores electiones, cum vis et celeritas moderata in utraque parte requiruntur, quae maiorem partem applicationum industrialium automated comprehendit.
Quae causat humorem in lineis pneumaticis apparere?
Aer comprimens suam caliditatem erigit et capacitatem ad tenendum vaporum aquaticum demittit, sicut amni refrigerat, causando condensationem. Sine adaequata siccitate ac proprie operatione automatic haurientem haurientem, hic humor per systema percurrit et valvulae laedere potest et corrosionem causare.
Possuntne actio pneumatica et electrici in eadem machina componi?
Ita, et hoc commune est in recentioribus automationibus. Delineatio typica hybridorum electricis axibus utitur ad praecisionem munerum et cylindrorum pneumaticorum ad ieiunium, repetita clamitatione vel eiectione munia, adhibitis viribus technologiae uniuscuiusque potius quam uni soli confisus.
