Genera Air cylindri: A Guide

What are the different types of Air Cylinders?

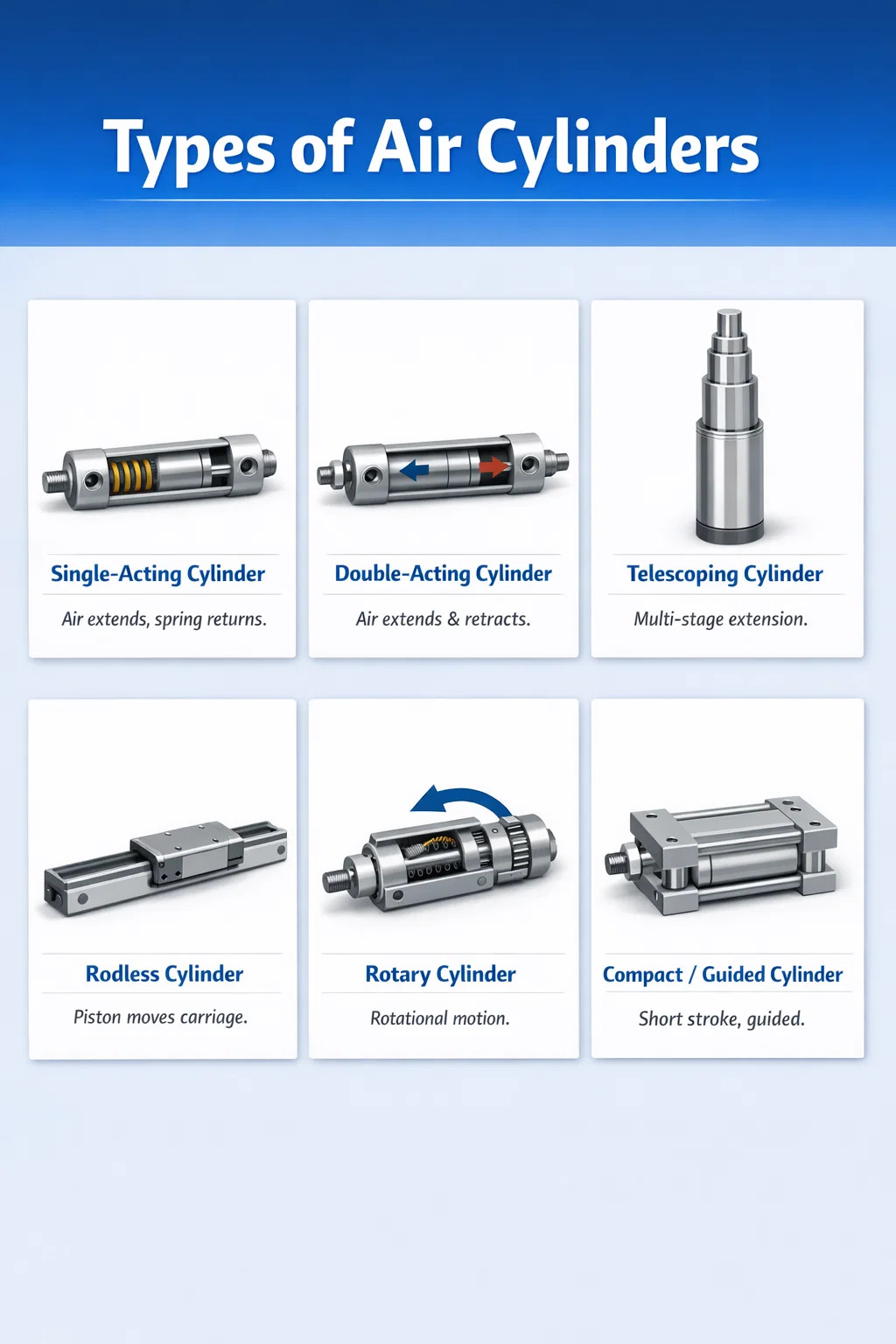

Aer cylindri — cylindrici pneumatici vocati — energiam aeris compressam in motum linearem vel gyrum mechanicum convertunt. Sunt aeris cylindri sex prima genera adhibitae per industriales, automotivas, et applicationes fabricandi: cylindrici simplices, cylindrici duplices, cylindrici telescopii, cylindrici rodles, cylindrici rotarii, cylindrici compacti/ducti. Uniuscuiusque generis servit proposito mechanico distincto, et malum eligens potest ducere ad praematuram induendam, industriam vastitatem, vel ad defectum systematis prorsus.

Haec categoria intellegentia non solum academica - cylindrici pneumatici globalis mercatus circiter pensus est $14.2 billion in 2023 et projectus est per 2030 crescere constanter, coacta postulatione automationis in fasciculo, ciborum processu, et conventu automotivo. Electio recta cylindrici directe impactus est temporis cycli, industriae consummationis, et intervalla sustentationis.

Unius agendi Aeris cylindri

Cylindri singuli agentes utuntur aere compresso ad anconem in unam partem tantum movendam. Plaga reditus redditur ab interna vere vel externa vi mechanica ut gravitas. Haec inter simplices et cylindros pneumaticos sumptus efficaces praesto sunt.

Quam Single-Agens cylindri Opus

Coactus aer per unum portum intrat et piston protrudit. Cum pressione aeris liberatur, ver internus piston ad pristinum statum reducit. Quia fons dimidium operis agit, vis effectiva reducitur ad resistentiam fontis — typice inter X% et XX% fretus rigore et magnitudine cylindri veris.

Communia Applications

• Clamping et tenens workpieces in machining
• Tuere et pulsare operationes ubi reditus plaga nullam vim requirit
• Porta et porta actores, ubi gravitas reditum adiuvat
• Conclusit machinationes et salutem obfirmatis adinventiones
• Armorum agriculturae sicut sementem terebras et machinationes plantationis

Unius cylindri agentes praeferuntur electio cum consummatio aeris minui debet, cum aer tantum in ictu operante consumatur. In applicationibus summus cyclus 50-100 cyclorum per minutias currentes, hoc translatum est ad significationem aeris compressi compendiorum decursu productionis transpositio.

Limites considerare

Plaga longitudo cylindrorum simplicium operantium limitatur, quia longiores ictus fontes longiores requirunt, quae spatium portantes suscipiunt et aream cylindrici utilium minuunt. In praxi, plerique artifices cylindros limitant ver-retum ad ictus 100 mm (circiter 4 pollices) vel minus. Praeterea, duplex ratio agendi fit utilior.

Geminus-agens Aeris cylindri

Cylindri duplices agunt late genus cylindrici pneumatici in automationis industrialis. Utuntur aere compresso ad virtutem ictibus tam extensis quam retractandis, dantes operator plenam potestatem vi et velocitate in utramque partem.

Construction and Operating Principium

Cylindrus agens duplices habet duos portus aeris — ex utraque parte pistonis unam. Cum aer cap-nem portum intrat, piston extenditur. Cum aer in portum-finem virga dirigitur, piston retractat. Valvae directionalis imperium (valve solenoideum plerumque 4/2 vel 5/2) inter duos portus fluxus alternat. quia nullum ver involvit; plenum bore area confert vim extendere hos cylindros aliquanto potentiores quam singula versos eiusdem diametri faciens.

Force Calculus Differentiae Inter Ictus

Una magna distinctio: vires extendendae et retractandae non sunt aequales. In plaga extensa, vis computatur utens area plena boreali. In ictu retractato, piston partem boream obtinet, sic area efficax — ideoque vis retractata — paulo minus est. Ad columpnam cum 50 mm geris et 20 mm virga ad 6 vectem, vis extensa est proxime 1,178 N dum vim retractationi decidit ad roughly 990 N . Haec asymmetria factori debet in consilia ubi vis critica retractanda est.

Typical Usus Causae

• Colligunt et locum automation in contione lineae
• Vectator diverters et genus systemata
• Iniectio machinae fibulis et dejicientibus
• Robotic finis-of-bracchium tooling
• Automotive corpus glutino et urgente adfixa

Cylindri aeris duplices agentes praesto sunt in magnitudinum bore vndique a 8 mm usque ad supra 320 mm vim excursionibus a paucis newtonibus usque ad decem chilionewtonum obtegens. Haec amplitudo eos aptabiles facit ad omnem applicationem industriae fere.

Telescoping Aeris cylindri

Cylindri telescopi ordinantur applicationes ubi longa plaga desideratur sed longitudo retractata (cocidit) brevis manere debet. Id efficiunt utentes multiplices fistulae frondosos, mansiones seu manicas appellatas, quae unam intra alteram consequenter extendunt.

Single-Agens vs

Cylindri Telescopii praesto sunt in utroque figurationibus simplicibus agendis et duplicatis agendis. Singulae versiones agentes simpliciores sunt et viliores, sed innituntur gravitati vel oneris pondere retractationis, eas fere aptas ad elevationem verticalem faciens. Cylindri telescopii duplices agentes extendere et retractare sub potestate possunt, adscendentes horizontales vel inversas praebentes, quamvis eorum constructio insigniter sit implicatior eorumque sumptus substantialiter superior sit.

Clavis Applications

• Effundite aliquet ac tipper corpora 3-5 scaena cylindri
• Scissor levo et aereum opus platforms
• Theatrum scaena machinis et oblectamentis armamentis
• Ignis salsissimus scala extensiones

Tria scaena telescoping columpnam cum concidit longitudinem 600 mm potest consequi plene extenso ictu super 1,700 mm — ter fere longitudo eius retractata. Efficacia haec localis effici non potest cum una virga cylindrica conventionalis.

Force Reductione Per Gradus

Una magni momenti consideratio machinalis est: unusquisque gradus successivus in cylindrico telescopio minorem boream habet quam prior, significationem. output vis decrescit sicut cylindrus ulterius . Designatores cylindrum ampliare debent in gravissimo casu oneris positionis, quod plerumque fit in vel prope plenam extensionem cum vis in minima est.

Rodless Aeris cylindri

Pneumatici cylindrici rodentes penitus tollunt anconam traditam, potius quam anconis motum ad raeda externa vel per foramen vel magneticam iuncturam labatur. Hoc consilium duplicat efficaci plaga datae institutionem longitudinis virgae cylindricae conventionalis comparatae, quae eae magni pretii sunt in ambitibus spatio constrictis.

Mechanica-Slot rodless cylindri

In consilio mechanico-slot (vel band) corpus cylindricum socoram longitudinalem habet. Piston internus cum vectura exteriori per hanc rimam iungitur. Metallum flexibile vel cohortis plasticae obsignat socors in utraque parte connexionis punctum ne ultrices aerem. Hi cylindrici onera directa tractare possunt et aptae ad applicationes altas accurate dirigendas requirunt.

Magnetically Copulatum Rodless cylindrici

Magnete cylindrici rodless copulati utuntur pistonibus obsignatis internis magnis magnetibus permanentibus accommodato. Currus externus cum magnetibus oppositis aptatus motus pistonis per murum cylindricum sine ulla corporis socora sequitur. Hoc consilium specimen obsignatum locus mundus, cibus gradus, et lavatoria ambitus quia nulla est apertura ad contaminationem ingrediendi vel lubricantium ad evadendum. Negotiatio-off est inferior capacitas maxima lateris oneris cum versionibus slatis comparata.

Ubi Rodless cylindrici Excel

• Linearia translatio unitates in machinis packaging et labellis
• Radii horizontalis systemata in machinis centris CNC
• Medicinae fabrica fabricandis ubi contagione spectat
• Gantry systemata multi-axi positionis gradus

Vexillum rodless cylindri praesto sunt cum plaga longitudinum a 50 mm usque ad 10,000 mm . Pro longissimis ictibus, anti-gyrationis duces et centrum subsidia commendantur ne dolium sag et raeda calliditate.

Gyratorius Aeris cylindrici

Cum plerique cylindrici pneumatici motum linearem efficiunt, cylindri aeris cylindri compressi energiam aeris in motum angulatum convertunt. Actuosae rotariae pneumaticae saepe vocantur. Hae sunt distinctae ab aere motoribus in gyratorio cylindrici producentibus stricto-angulus gyrationis (typice 90°, 180°, vel 270°) non continua lana.

Eculeo et Pinion Gyratorius Actuators

Frequentissima designatio cylindrici in gyratorio utitur uno vel duobus pistoribus linearibus eculei calces connexis, quae pinnam scapum agit. Aer urget piston(s), eculeus pinnam volvitur, et torques ad output hastile transmittitur. Dual-eculeo consilia paria pondera et prope duplices output torque pro data mole ferebat. Anguli rotationis aptabiles sunt per terminationes externas, fere inter 0° et 270°.

Vane-Type Gyratorius Actuators

Actuatores vane paxillum (vane) in output stipite intus rotundum habitationi affixum utuntur. Aer nixus in unum latus, hastile vane rotatur; aer in contrariam partem circumagatur. Unius vane consilia admittere ad CCLXXX ° rotationis d 100° sed altiora torques densiore corpore praebe.

Typical Applications

• Valvae actuatio in limbis processus (valvulae pila quarta-turn, valvulae papilio)
• Indexing tabularum et positionum in gyrum in automatione conventus
• Robotic carpi et cubiti articulis
• Pars flipping et intentionem in translatione lineae
• Porta et excludunt actus in industriae apparatu

Foedus et ductu Aeris cylindri

Foedus et cylindri ducti speciales sunt variantes, quae duas admodum specificas provocationes ponunt: strictissima spatia institutionis et applicationes quae anconam requirunt ad resistendum rotationi vel oneribus lateralibus sine systematibus duce externo freti.

Brevis Stroke Foedus cylindrici

Item cylindrici subcinericii dicuntur vel cylindrici plani, quae unitates habent minimam corporis longitudinem respectu eorum borealium. Ictibus typice limitatur ad 1 mm usque ad 50 mm . Profana plana eorum permittit eos in locis angustiis collocari ubi corpus cylindricum vexillum simpliciter non convenit. Communes usus casus includunt PCB premendi, pittacii dispensandi, et Micro-positio in instrumento semiconductoris.

Ductus (Twin-Rod) cylindrici

Cylindri ducti incorporant duos baculos anconicos parallelos ad laminam anteriorem communi annexam. Configuratio haec gyrationis virga impedit et repugnantiam praebet momentis oneribus (off-centri viribus). Onerat parte ductu cylindri tractare IV ad X temporibus major quam vexillum unicum cylindricum eiusdem clavum gerens, necessitatem separato duce externo lineari in multis applicationibus eliminato.

Slide Unit cylindrici

Labi unitas cylindrici integrant carpentum directum in corpus cylindricum. Vehiculum in gestus lineares invehitur aut pila cancellos recirculatens et plana superficiei ad machinas vel adfixas fabricandas praebet. Hae omnes in una unitates consilium et tempus significanter in usu automationis inceptis minuunt. Festo, SMC, et Parker omnes unitates modulari lapsus praebent cum ictu permutabili longitudinum et conformationes gerens.

Comparatio aeris cylindrici Genera ad aspectum

Cylindrus Adscendens Style et Impact in euismod

Neglegentiae generis cylindrici, figuratio inscensus directum effectum in effectu, longivitate et onere administratione habet. Vexillum ISO 15552 et NFPA T3.6.7 cylindrici interfaces ascendentes convertibiles offerunt, quae simplices supplementum per diversos artifices efficiunt.

• Pede montis (MS1/MS2); Basi fixa adscendens; apta in-linea dis/traho cum bene varius onerat. Misalignment inflexionem accentus ad virgam et signat transfert.
• Flange mons (MF1/MF2); Ante vel posticam fulmina directe machinae ad laminam. Praeclara medicamenta cum rigidis, in- lineis aselli.
• Clevis mons (MP1/MP3); Permittit cylindrum undi ut onus in arcu moveatur. Late usus est in apertioribus ostio, nexu machinae, systemata inclinatio. Virga-finem clevis (MP5) baculi parte ad plenam articulationem utendum est.
• Trunnion mons (MT1/MT4); Permittit corpus cylindricum in uno plano oscillare. Communes in torcularibus industrialibus et materialibus tractandis ubi motus cardo requiritur.

Recta inscensio est una ex communissimis causis praematurae sigilli defectionis et virgae scoring. Studia pneumatica cylindrici ducendo id indicant super XXX% cylindri defectis in agro attribuuntur misalignment et impropria inscensio quam materia vel vitia faciens.

Key Specifications ad intelligendum cum delectis Aeris cylindrici

Diligens aer cylindrus excedit solum typum legendo. Plures parametri technici simul aestimandi sunt ut columpna cylindrica fideliter exerceat in eius intenti muneris vita.

Pertundere diam et output Force

Vis output determinatur per formulam F = P × A, ubi P est copia pressionis et A area efficax piston. Ad a vexillum copia pressura est 6 talea (87 psi) ; , a 50 mm cylindri boreae fere 1,178 N in plaga extensa producit, dum 80 mm cylindri boreae duriter 3,016 N. Bore magnitudinum per ISO 6432 et ISO 15552 ad simpliciorem calculorum inspectionem acclivationem producit.

Longitudo et plaga Risk discinctus

Diu-plaga cylindrici sub oneribus compressivis, piston fibula (defectum columnae) potest, si virga diametri labefactata est. Machinarii columnae Euleri formulam ad reprimendos limites reprimendos utuntur, et plerique artifices chartas onerarias plagas quae sponte incorporant. salus elementum III, III ad V; . Cum virga diametri vexillum insufficiens sit, optiones virgae oversize vel systemata duce externo specificentur.

Operans Temperature et Sigillum Material

Standard NBR (nitrile) signacula operating temperaturis operire from -20°C ad 80°C . Ad temperaturas elevatas usque ad CC°C, sigilla silicone vel PTFE adhibentur. Ambitus enim humilis temperatus (sicut frigidus -40°C), specialiter formatus compositiones nitriles polyurethanae vel humilis in promptu sunt. Delectio materialis sigilli etiam afficitur per compatibilitatem instrumentorum, exempli gratia, si cylindrus adhibetur in ambitu cibi processus cum regularibus lavatoriis adhibitis adurentibus purgandis agentibus, EPDM signacula et corpora ferro immaculata recte specificata sunt.

Finis-of-Stroke Cushioning

Ad altum cyclum celeritates, piston ad extremum ictui sine pulvino attingens impulsum mechanicum notabilem efficit, strepitum generans et acceleratum in componentibus internis. Pulvinaria accommodata pneumatica laqueum parvum volumen aeris circa finem ictum, progressivum retardationem creans. Pulvinaria recte adaequata reducere possunt impulsum vires per LXXX% ad XCV% comparatus cylindris incussis currit eadem celeritate et onere.

Sustentationem factores quod praetendunt Air cylindrici Service Vita

Etiam summa qualitas cylindrici pneumatica immature deficient si systema quod in operetur non recte servetur. Sequuntur notationes criticae.

Air Quality and Filtration

Humor et contaminatio particulata in aere compresso sunt causae principales corrosionis internae et degradationis sigilli. ISO 8573-1 Classis 3 aeris qualitas (particulae ≤ 5 µm, pressionis ros punctus ≤ 3°C, oleum concentratio ≤ 1 mg/m³) generaliter accipitur ut minimum vexillum pro cylindris pneumaticis. Utens proprio FRL (filter-regulatore-lubricatore) unitas in singulis circuitionibus vitam signantem extendit bis ter comparari sine unlubricated systems.

Lubricatio Practices

Cylindri pneumatici moderni saepe prae-lubricati cum uncto vita longo suppeditantur et ad systemata aeris non-lubricata destinantur. Addens oleum caligo lubricationis talibus cylindris, revera officinas adpositae adipes rubere et vitam inservire breviare potest. Semper confirmamus cum fabrica sive lubricationis aeris lineae suadetur vel contraindicatum ad exemplar specificum cylindrici.

Virga Wiper et externae contagione

In ambitu pulverulento vel sordido, strages anconae adhaerens retrahitur in cylindrum in utroque ictu retractante, abrasive in virga signante. Virgula signata deletoria — etiam anulos rasorios appellati sunt notae vexillum in maxime cylindricis industrialibus sed inspici et reponi debent ut pars praecavendi sustentationis schedulae, fere omnis VI ad XII menses summus contagione ferendum.

Quam eligere ius genus cylindrici pneumatici

Recta cylindri ratio arctanda pro data applicatione opus implicat per processum decernendi directum e requisitis functionis.

1. Definire motum genus; Estne motus debitus linearis, angulatus vel rotationalis? Motus linearis demonstrat vexillum, rodless, compactum, vel cylindros ducti. Motus angularis demonstrat actus gyratorii.
2. Vis determinare requisita: Adice sarcinam incluso frictioni, inertiae, et quavis gravitatis verticali compositarum. Factorem tutiorem addere saltem 1.5× et eligere diametrum taedium ex vi tabulis fabricantibus.
3. Plaga funda; Si plaga brevis est et spatium strictum est, ad cylindrum compactum convenit. Si plaga longa sed institutionis longitudo restringitur, rodax vel cylindrus telescopatus considerari debent.
4. Condiciones environmental assess: Temperatus extrema, chemicae detectio, lavatio requisita, et pulvis omnia influentia corporis materialia, sigillum electionis, et superficies specificationes perficiunt.
5. Reprehendo exolvuntur rate et officium exolvuntur; Summus celeritas, summus cyclus applicationes requirent cucurationem, portum adaequatum inspectionem, et potentia scelerisque compositiones sigillum robustum ad tractandum calorem generatum per compressionem repetitam.
6. Aestimare latus onus et momentum onus requisita: Si cylindrus viribus axis off subiectus erit, cylindrus ductus vel externus linearis ductor essentialis est ne virga praematura sigillum et rubiginem induat.

Hanc accessionem structuram sequentes plerique fabrum fidenter specificare possunt ius genus et cylindricum pneumaticum in primo conatu, vitando pretiosos redesignos et cyclos postea in project.
