Quid est? Air Cylindri Nam in productione linea
Cylindrus aer compressus pressionem aeris in vim mechanicam linearem convertit, et responsio brevis cuilibet eligenti haec est: bore magnitudo determinat vim output, plaga longitudinem determinat spatium itineris, et virga consilium determinat facultatem onus portantes sub oneribus . Vexillum pneumaticum actuator cylindri currens in 6 vecte (87 psi) tabernam aerem cum 32mm borea producit circiter 482 newtoniorum virium in ictu impulsus, quod satis est ad pellendos maxime sonos, tollendos, et instantes labores in sarcina et apparatu conventus inventos. Si processus plus vi indiget sine magnitudine boreali, solae viae practicae pressionis rectae elevant (intra limitem cylindrici aestimati, fere 10 vectis ad signa signorum) vel mutandi ad tandem cylindrum designandum quod acervos duos pistons in una virga.
Actuator cylindrici in duas familias mechanicas latas cadunt: cylindrici simplices agunt, qui pressione aeris in unam partem movent, et fons revertendi, et cylindri duplices agunt, quibus pressionis aeris et extensionis et retractationis utuntur. Consilia duplica-agentia rationem circiter 75% of institutiones cylindrici pneumaticae industriae secundum datas distributorias ex Festo et SMC catalogis componentes, maxime quia vim et celeritatem in utraque parte continentem praebent et industriae reditus fons in singulis cyclis non vastant comprimendo.
Calculandum Cylinder Force: Numeri illa materia
Vis formula cylindrici pneumatica directa; Vis (N) = Impetus (bar) x Area (cm) x 10 . Piston area computatur ex diametro boreali utens norma circuli area formula, radii π temporibus quadratis. Pro ictu virga-retractio, area crucis sectionis virgae subtrahenda est e tota pistonis area, quam ob rem vis retractio semper minor est quam vis extensionis in cylindro duplicato, saepe a 10% ad 15% pendente in virga diametri.
| Bore Diameter | Piston Area | Vis apud 6 Bar | Typicam Applicationem |
|---|---|---|---|
| 16 mm | 2.01 cm² | 120 N | Exigua pars eiectio, cating |
| 25 mm | 4.91 cm² | 295 N | Lux clamping adfixa |
| 32 mm | 8.04 cm² | 482 N | Vector clausuris, dis laminas |
| 50 mm | 19.63 cm² | 1178 N | Press decet, sheet metallum formans |
| 80 mm | 50.27 cm² | 3016 N | Gravis clamping, mori mittentes tooling |
Notatu dignum est vim theoricam ex hac formula repraesentet maximam condicionem praesto ante damna frictioni. Verus orbis liberatus vis circiter 5% ad 10% decurrit inferiore ob frictionem obsignatorum, praesertim in cylindris qui protractis temporibus sine lubricatione sustentationem currebant.
Cylindrus Corpus Styli et cum quisque unum utiq;
Aer cylindri in pluribus corporis configurationibus fabricantur, et stylus iniuria legendo est unus ex communissimis fontibus praematurae vestium in apparatu automated.
Corpus rotundum (ISO 6432) cylindrici
Hae optiones maxime compactae sunt pro magnitudine bore data et facile conscendunt in tabulas machinae strictas utentes clevis vel uncis flange. Plerumque in moles ferebant ab 8mm ad 25mm inveniuntur et adiuvantur ad arma vagos, machinationes parvae eiectoris, et applicationes sumentes ubi spatium per axem actuationis limitatur.

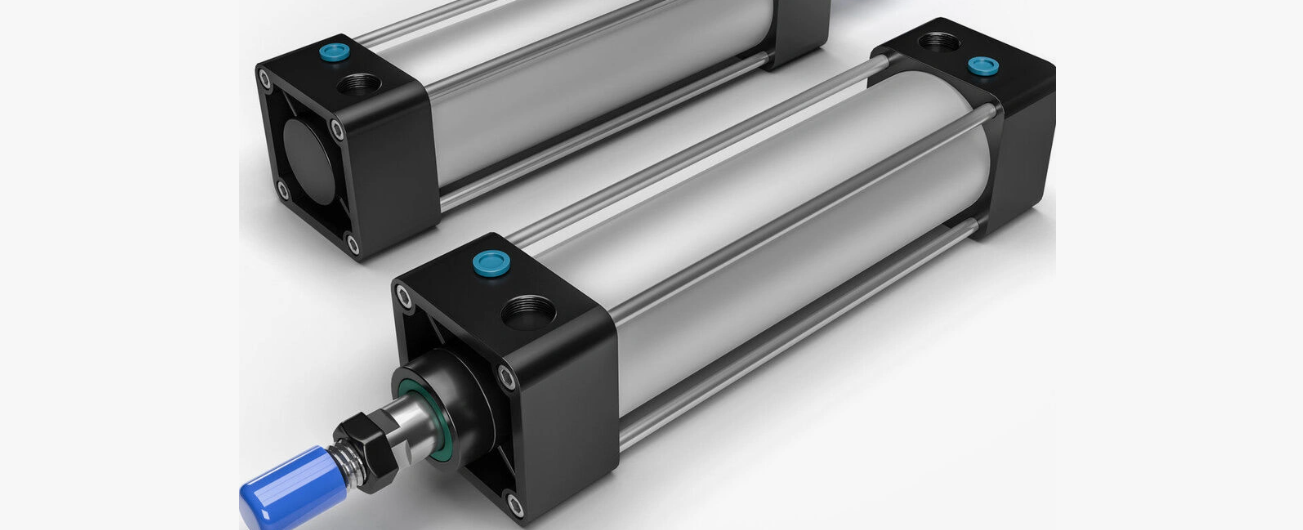

Corpus profile (ISO 15552) Cylindri
Corpora quadrata sive rectangula sectione transversali per quatuor latera foramina integrata ascendentibus. Superficies planae et striatus T-slots mittant designatores fulminis sensores, brackets et cancellos dirigant directe ad corpus cylindricum sine adfixuris extra. Hic stilus dominatur in 32mm usque ad 125mm extensionem ferens et est defectus electionis automationis industrialis generalis.
Ductus (Slide) cylindri
Hi iungunt vexillum cylindricum cum baculis ductore linearibus constructis, fere duo spicula ferrea indurata cum baculo principali parallela. Dux virgae onera lateralia hauriunt et torques, quae alias flectunt vel gerunt vexillum cylindricum et sigillum. Quaelibet applicatio, ubi onus centrum e centro baculi impositum est, ut bracchium pulsu vel gripper gyratorii, uti debet cylindro ductus potius quam cylindro virgae. , quia latus oneratum est una maxima causa defectui praematurae virgae sigilli.
Foedus Cylindri
Brevis plaga, plana profile unitates ad operas clamping dispositae ubi spatium axiale est in premium, sicut in tabulis gyratorii multi- statio. Plaga longitudinum 50mm raro excedunt, sed plani vultus ascendentes et altiore longitudine reducti eas aptas constituunt ad institutiones ubi norma cylindri simpliciter apta non erit.
Adscendens Styles et Mechanica Trade-offs
Ascensus styli electi non tantum institutionem afficit, sed inclinatio corporis cylindri et baculi experientiam in operatione.
- Pede adscendens : in fundo cylindrici corpus saeptum, simplex et rigidum, sed onus iter requirit ut perfecte varius ad vitanda inflexionis momenta in tubo corporis.
- Flange adscendens : Obsesa pilei vel capitis fine, rigidissimis ad axialem impulsum/trahe applicationes, communes in prelo et pompae instrumento.
- Trunnion adscendens : Versorium punctum cylindricum permittit ut se extendat, necessariis fibulis brachiis et mechanismis elevatis per arcum magis quam in recta linea moventibus.
- Clevis adscendens : Acus et furca connexio ad cylindri extremitatem, saepe cum clevis in arundine extremitate conjuncta, totum cylindrum undi per ictum permittens.
Trunnion et clevis munitiones solae electiones sunt quae adhibendae sunt cum actuatio via recta non est, cum rigidi in cardines onus ascendant celeriter anconem flectant.
Aeris Consummatio: Sizing Compressor Recte
One neglectus est, cum cylindros ad systema pneumatica exsistenti addito totalis aeris postulatio est. Quilibet cycli cylindrici volumen aeris compressi aequalem pistonis areae longitudinis plagae multiplicato consumit, duplicatum pro cylindris duplicatis agentis, quia ambae cubiculi singulos cyclos implent et exhauriunt.
Exempli gratia, 50mm cylindricum gerens cum 200mm ictu habet pistonum volumen fere 393 cm³ in parte extensionis. Adde volumen virgae lateris (paulo minus ob obsessionem virgae, 370 cm³ vocant), et unus cyclus plenus consumit circa 763 cm³ gratuiti aeris in atmosphaerico pressione, ratione compressionis multiplicato. Ad 6 vectis (7 talea absoluta), hoc fere 5.3 liters aeris liberae per cyclum. Apparatus hunc cylindrum currens ad 20 cyclos per minutos consumet circa 106 literas per minutas aeris liberae gratis ad id unum actus. , quod est significativum onus per machinam multiplicatum cum duodecim vel pluribus cylindris.
| Bore Size | Plaga 100mm | Plaga 200mm | Plaga 300mm |
|---|---|---|---|
| 25 mm | 26 L/min | 52 L/min | 78 L/min |
| 32 mm | 42 L/min | 84 L/min | 127 L/min |
| 50 mm | 53 L/min | 106 L/min | 159 L/min |
| 80 mm | 135 L/min | 271 L/min | 406 L/min |
Plantae plerumque compressores minutiores aestimant cum novas automationes cellulas addunt quod computant innixum in cylindro solum bore sine factore cycli. Compressor qui improbetur ad summam postulationem causat lineam pressionis inter apicem revolutio, quae vim cuiusque cylindrici in systematis simul statim reducit, interdum technici ducens ad misdiagnosis sympto- matis tamquam deficientis actus cum causa reali fluminis est.
Finis-of-Stroke Cushioning et quare hoc extendit Service Vita
In fine cuiusque ictui piston recedit ab intrectatione in pileum extremum, nisi adsit aliqua cucurii forma. Vexilliferis cylindrici sine pulvinaribus limitantur ad velocitates anconcas relative humilis, fere sub 0.3 metris per secundam, antequam copiae impulsum piston, finis pileorum laedendi incipiant, et ferramenta escendant.
Pulvination accommodata valvula acu utitur ad suffocandum aerem exhauriendum in ultima 10 ad 15 mm iter, piston retardans antequam finem cap. Haec unica linea ad cylindrum ministerium vitae signanter extendere potest, quia repetita incussus incussus sistendi mechanica maior contributor est ad obsignandum indumentum, ligamentum solvendi, et crepitatio finalis pilei in aluminium validum cylindricum.
Ad applicationes supra 0,5 m/s currentes, vel pro quolibet cylindrico molem portante supra pauca chiliogrammata; Populus Novifacta caeli pulvinar considerari debet vexillum postulationem magis quam upgrade ad libitum . Purgamentum bumpers optionem inferioris sumptus offerunt pro levioribus oneribus et velocitatibus inferioribus, impulsum absorbens per deformationem elasticam potius quam aerum iugulare, sed exstinguunt et postea periodicam requirunt.
Materia Electio pro diversis Operating Environments
Corpus, virga, et materia sigilli actus cylindrici decernunt quam bene extra mundum, siccum, solum fabricam climatis continentem supervivat.
Standard Aluminium Corpus Cylindri
Aluminium anodized est defalta pro usu domestico generali. Leve est, superficies corrosioni ab humiditate normali resistit, et machinae facile ad subtilitatem bores quae ad bonum sigillum conservandum requiruntur. Non convenit ambitus cum chemicis lavacro causticis vel perpetuae expositionis salts sine adiectis coatingis.
Steel cylindrici
Adhibentur in cibis processus, pharmaceuticis, et applicationibus marinis in quibus lavatio cum chlorinatibus mundis vel detectio ad sal aerem est exercitatione. Cylindri immaculati plus constant, 1.5 ad 2.5, typice pretium quantitatis aluminii aequipollens, sed fovere corrosionem vitare, quae alias frequentem in his ambitibus substitutionem requirunt.
Sigillum Compounds
Sigilla nitrilia (NBR) signa sunt communia pro servitio aeris in temperaturis ab -20°C ad 80°C. Ad applicationes calidissimae prope clibanos vel stationes glutinosas, fluorocarbon (FKM/Viton) signacula extendunt utibile spatium usque ad circiter 150°C, sed aliquanto plus constant. Ad gradus cibi et machinae pharmaceuticae, FDA compositorum sigillum obsequentem requiruntur et expresse specificantur cum ordinatio, cum signa vexillum sanitate requisita processui non conveniant.
Commune Defectum Indicia et Radix Causae
technici campi technici eadem pauca exemplaria in cylindros actuatoris defectus saepe offendunt, eosque agnoscentes brevi tempore significantes salvat.
| Symptom | Verisimile causa | Emenda actio |
|---|---|---|
| Tardus aut pigra plaga | Tubing improcera, caerimonia restrictiva vel pressura humilis linea | Perscriptio copia pressionis ad portum cylindricum, upsize tubing diametri |
| Aeris stillante virga fine | Sigillum confectus virga, saepe ex parte loading vel contagione | Repone sigillum ornamentum, inspice virgam scoring et latus onus fons |
| Cylindrus ad inadvertentiam cum aer non vigilat | ANCON sigillum internum permittens aeris translationem inter gazofilacia | Repone piston sigillum, inspicere bore pro scoring |
| Magna bang in fine ictum | Absentis vel attritus cushioning nimia velocitate | Pulvinar acus valvae adjust vel addendi imperium in exhauriunt fluxus |
| incurvatus ANCON | Parte loading extra aestimavit fines, misalignment | Reponere ad cylindrum vel rectam mechanica alignment |
Maxime cylindrici defectus immaturas causas ad duas radices reducunt: latus onerationis virgae ab inscensu misaligned, et aeris copia contaminata humorem vel particulatum in sigilla portans. Filtrum ordinator-lubricator (FRL) recte conservavit unitatis fluminis cuiusque actus causam secundam directe alloquitur, et usitatum alignment in praecaventia conservationis primae inscriptionis impedit.
A Practical Checklist for Specifying Novus Actus Cylindrus
Cum specificatio novi actus pneumatici cylindrici pro machinae consilio vel retrofito, operando per sequentia puncta ut errata specifica specificatio maxime vitat.
- Adice vim requisitam in infimo lineae pressionis expectatae, non pressionis exprimentis, cum pressio in cacumen postulare possit.
- Moles peperit electa cum margine tuto saltem 25% supra vim minimam computatam postulationem.
- Confirma plaga longitudinis rationes ad plenam peregrinationem mechanicam plus quamlibet cushioning procul ad utrumque finem.
- Cylindrum ductum elige, si quid latus onus vel torques in ictu baculi applicabitur.
- Congruit sigillum materiale et corpus materiale ad ambitum ambientium, inter temperiem, humorem, et expositionem chemica.
- Pulvinar genus specificare secundum velocitatem pistonis expectatam et molem oneris.
- Adfirmare inscensum stilum aequat oneris viae, rectae versus pivoting motum.
- Consummationem aeris novi cylindrici ad plenam ratiocinationem postulandi et facultatem compressoris adde.
Sequens hanc seriem in ordine, potius quam a catalogo partim numero et retrogrado incipiens, interest inter actus qui certo annis percurrit et qui intra menses institutionis item sustentationem recurrentem evadit..
