Systemata pneumatica sunt spinae automationis industriae hodiernae - et intellegentes quomodo operantur, ubi deficiunt, et quomodo eas ad optimize directe secare et pretia laboris possunt. Hic dux omnia comprehendit a nucleo usque ad probationes perficiendas, cum figuris realibus a ambitus productionis.
Core Components Systemata Pneumatica Explicata
Compressors
Cochleae gyratorii compressores plantae industriales dominantur, quia liberant pressionem continuam aeris fluxum constantem. A typicam LV kW gyratorium cochlea unitatis potest generare roughly 9-10 m / min liberae aeris ad 7 vectis, satis ad justos potentiae mediae magnitudinis cylindrici simul. Piston compressores reciproci communes sunt pro minoribus tabernis et applicationibus intermittentibus adhibitis.
Air receptores
Repono obterere quiddam spicas postulant et compressorem cycli per intervalla humili oneris patiuntur. Regula pollicis est 6-10 liters accipientis facultatem per m/min compressor output . Acceptor improcera cogit compressorem ad breve cyclum, augendo lapsum et energiam consumptionem usque ad 20%.
FRL Unitates
Coniunctio colum ordinator-lubricator est ultima linea praeparationis aeris ante singulas machinas vel coetus actus actus. ISO 8573-1 Classis 1 filtrationis peltas particulas usque ad 0.01 micron, puncta roris -70°C, et oleum contentum infra 0.01 mg/m³ — essentialis ad subtilitatem aeris cylindrici et valvulas tuendas a contagione defectis relatas.
Directional Control Valvulae
Valvulae hae meatus aerem compressum ad vel finem cylindrici aeris vel ad portum exhauriunt. Vexillum 5/2- modo valvae solenoidalis possunt flectere tramites in sub XX milliseconds , efficiens rates cyclos supra 10 ictus secundos in applicationibus alta velocitate. Valvae inspectio critica est: valvae improcerae guttam pressionis gignit quae celeritatem et vim actus limitat.
Aer Cylindri Genera et Electio Criteria
Cylindrus aer est opifex cuiusvis systematis pneumatici, tamen in satis variantibus venit qui genus iniuriae eligens assiduas effectus vel conservationes difficultates causat. Mensa infra comparet genera communissima in ambitus productionis adhibitorum.
| Typus Cylindri | Bore Range | Longitudo plaga | Typical Usus | Force output in VI talea |
|---|---|---|---|---|
| ISO Standard (Dupble-Agens) | 12-320 mm | Usque ad 2,000 mm | General automatio, clamping | 68 N - 483 kN |
| Foedus / Brevis Stroke | 12-100 mm | 1-50 mm | Stricta spatia premens | 68 N – 47 kN |

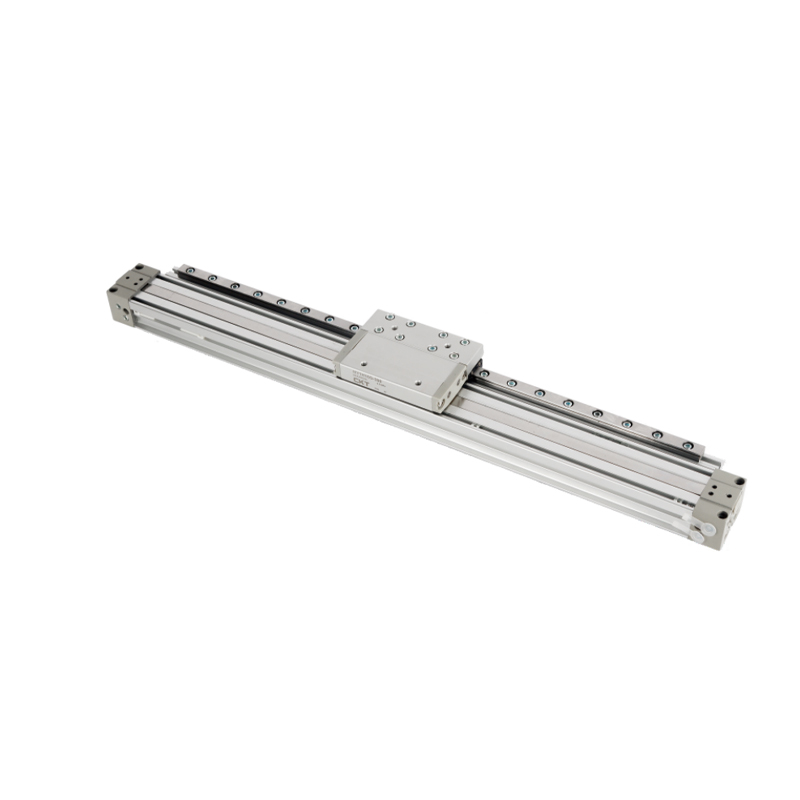

| Rodless Cylindri | 16-80 mm | Usque ad 10,000 mm | Long-peregrinatione onerariis | 120 N – 30 kN |
| Unius agendi (Ver Redi) | 6-125 mm | Usque ad CC mm | Securus clamping, valvulae | 28 N – 73 kN (net) |
| Ductus / Slide Cylinder | 16-100 mm | Ad CCC mm | Onus lateralis applicationes | 120 N – 47 kN |
| Gyratorius Actus | 10-200 mm vane | XC°-270° gyrationis | Indexing, conversio | 0.3-500 Nm torque |
Cum eligendo cylindrum molem gerebat, semper adde a 25-30% salutem margine super theoretica vis exigentiae ad rationem frictionis, pressionis guttae in circuitu, et sigillum super tempus induunt. Pro onere D N requirente, elige fastidium quod saltem 650 N liberat in pressione systematis regularis.
Plaga longitudo lectio etiam in rebus ultra modum debitam peregrinationem convenit. Longae ictus periculum virgae discinctus sub oneribus compressivis augent. Utere certaminum formulae Euleri vel chartis onus fabricatoris pro quovis ictu fere 300 mm nimis - multi fabrum hoc ignorare donec virga flectit ac damna instrumenti vel machinae machinae.
Quomodo Pressura Regulatio Afficit Totam pneumaticam Ratio euismod?
Multae facultates totam suam plantam distributionem in 8 vel 10 vectis currunt, cum maior pars actuum 5-6 bar tantum indigent. Hic unus habitus immensas industriae pondera vastat. Omnis enim clausula minui 1 in pressione systematis, energiae compressor ab circiter sumptio cadit 6-8% . In planta $150,000 per annum expendendo industriam aeris compressi, demissa ab 8 ad 6 vectem in circulis non criticis $ 18,000-$ 24,000 annuatim servare potest.
Solutio est zona ordinatio - pressionis dedicatae regulatores in singulis machinae vel machinae globus ad solum pressionem cuiusque actus necessarios supplendum, dum principalis distributio currit ad pressionem capitis paulo superius pro margine standi. Planta proprie ambae de more retis pressionis mediocris reducit ad 1-2 vectem sine ullo detrimento productionis throughput.
Pressura Iacta: Silens euismod Thief
Pressura stilla inter exitum recipientis et portum cylindricum aere est ubi maxime systema perficiendi problemata pneumatica oriuntur. Omne metrum fistulae subsiccatae, omnis cubiti acuta 90-gradus, omne elementum spargens sordidum resistentiam addit. Scopum industriam est limitare summam pressionem guttam a compressore exitu ad actus ad non plus quam 0.5-1.0 talea in ratio bene conservata.
Communia reorum post nimiam pressuram stillicidium;
- Filtra elementa infixa rubigine, scala, vel compressore olei - pressionem differentialem trans colum saturatum superare possunt 0,8 vectem solam
- Fistularum distributio principalis improcera - celeritas aeris supra 6-8 m/s in maius causat fluxum turbulentum et pressurae damnum significantes
- Caerimoniae vivae connectunt cum orificiis internis minor quam bore Tubing
- Directional imperium valvulae improcera ad requiritur rate fluxus (Cv valorem mismatch)
- Leaks - a 1 mm diametri perpluo ad 7 vectes excrementa circiter 1.1 m³/min liberae aeris per horae, satis ut plures cylindri aeris vexillum continue currant.
Accedens pressionis percontatio per retis distributio - pressionis apud recipientem, ad singulas machinae diverticulum multiplex, et ad cylindrum portum sub onere - prorsus ostendit ubi damna fiunt. Hoc minus quam dies accipit et constanter emendat actiones agnoscit quae intra unam quartam partem restituunt.
Compressi Air Quality signa et quare non refert ad cylindros
Vexillum ISO 8573-1 species aeris qualitates compressae per tres contaminantes definit: particulas solidas, aquam (punctum ros), et oleum totum. Pleraque applicationes industriales in qualitatem classis 3 vel 4 pro generalibus pneumaticis cadunt, sed praecisio cylindrorum aeris in conventu electronico, cibi processui, aut fabrica fabricandi medicorum 1 vel 2 aere classis indigens.
| Qualitas Classis | Max Particula Location | Pressura Ros Point | Max oleum Content | Typicam Applicationem |
|---|---|---|---|---|
| Classis 1 | 0.1 micron | -70°C | 0.01 mg/m³ | Medica, semiconductor |
| Classis 2 | 1 micron | -40°C | 0.1 mg/m³ | Cibus, pharma packaging |
| Classis III | 5 micron | -20°C | 1 mg/m³ | General faciens |
| Classis 4 | 15 micron | 3°C | 5 mg/m³ | Gravis industria, velit |
| Classis 5 | 40 micron | 7°C | 25 mg/m³ | Instrumenta pneumatica, canentes |
Cursor classis 4 vel 5 aeris per praecisionem cylindrici aeris aestimati pro servitio classis 2 vel 3 accelerat celerius sigillum degradationis. Humor contagione maxime infestabilis est: aqua condensata intra dolium cylindricum aer rubiginem facit, superficies scor- pionis pertundae, et defectus sigillum eveniens. Studia de modorum defectu actuatoris industriae constanter tribuunt 40-60% de defectibus praematuris ad supplementum aeris contaminatum. quam mechanica cultro vel fine vitae gerunt.
Dryers refrigerati sunt solutionem vexillum pro applicationibus 3 et 4 classis. Flumen aeris compressi ad circiter 3°C frigidum faciunt, humorem condensant et exhauriunt. Desiccant dryers consequi sub-nulla ros puncta requisita pro genere 1 et 2 applicationes, sed magis acrius consumunt - typice 15-20% de compressor potestatem nam unitas calefacta regenerativa.
Aeris Cylindri recte considerans: Bore, Plaga, Mobilitate Rationes
Questus pertulit magnitudinem iniuriae inter errores frequentissimos et sumptuosissimos in systemate machinali pneumatico. Vastitas cylindri cudit compressa aerem et provocationes nimias pulvinos gignit; improcera una stabula sub onere vel operetur juxta suum sigillum pressionem limites.
Force Calculus
Vis theorica output cylindrici aeris duplicati agentis in plaga extensa est;
F = P A = P (π D² / 4).
Ubi F vis est in Newtono, P suppeditat pressionem in Pa, et D portatur diameter in metris. Pro 63 mm cylindrum gerebat ad 6 vectis (600,000 Pa);
F = 600,000 × (3.14159 0.063² / 4) = 600,000 0.003117 = 1,870 N (circiter 190 kgf)
In ictu retractato, virga deturbat partem aliquam borealem, vim reducendo. A 63 mm gerens cum 20 mm virga tradit fere 1,680 N in retractatione in eadem pressione - a 10% reductione quae in duas applicationes directionis fieri debet.
Celeritas et fluunt Rate
Celeritas cylindrica dependet ex volumine aeris per unitatem temporis liberati. Actuator celeritatis computatur ab:
Q = A v (P_abs / P_atm)
Ubi Q est aer liber influit in m³/s, A est pistonis area, v desideratur anconum velocitas in m/s, et P_abs est absolutus pressionis laborat. Ad consequi 0,5 m/s cum 63 mm vectibus ad 6 vectem absolutum, valvae et tubingae proxime transire debent XXIII liters / min liberae aeris — Probatio utilis pro valvae Cv lectio.
Cushioning Requisita
Ad celeritates supra 0,2 m/s, pneumaticae cylindrici finem cucurbitulae-plagae requirunt ne gravem ictum pistonis, virgae et instrumentorum conexorum laedat. Inaedificata pulvillis aptabilibus operantur pro celeritatibus modicis usque ad fere 0.5 m/s. Super hoc, extranei hydraulici concursus absorbentium vel retardationem programmabilem per valvulas proportionales necessariae sunt. Ignorans pulvinum super 100 mm rotundum rotundum iter in 1 m/s generare potest impulsum copias excedentes 3-5 kN in fine pilei — longe ultra quam amplissima ferramenta plura milia cyclorum tolerat.
Energy Efficiency Strategies pro Cogo Aeris et Pneumatica Systems
Aer compressus saepe "quarta utilitas" in fabricando dicitur - et constanter carissimum est in fundamento operis per unitatem. Electricity-ad-mechanical-operis conversionem efficientiam aeris compressi systematis est typice solum 10-15% ad actus, ad 85-90% ad motorem electricum directum impellit. Inde energiam optimiizationis criticae momenti facit.
Gradus 1
Metimur actualis Aeris Consummatio
Instrue metra fluere ad exitum compressoris principalis et ad singulas coetus machinae maiores. Plurimae plantae detegunt 20-30% machinarum magnas moles aeris proportionaliter uti respectu eorum productionis output. Hi scuta prioritas fiunt pro cylindro resiendo, reductione pressione, seu processu redesign.
Gradus 2
Redigendum ac ius-Size Operationis Pressura
Audit omnem machinam et cylindrum aeris ad pressionem actualem postulandam. Repone cylindros cupressos cum rectis mediocribus ad pressionem inferiorem. Instrue punctum-usus regulatores ad minimum pressionis requiritur. In facultates cum diversis pressionibus requisitis, considera in altum pressionem et pressuram distributionis annulos spargere potius quam omnia ad apicem pressionis exigere suppeditans.
Gradus III
Recipe Compressor Caloris
Cochlea compressors circa gyratorium rejiciunt 80-90% suae initus industria sicut calor in compressione processus. Instruendo calor recuperandi systema in circuitu refrigerationis compressoris hanc energiam scelerisque vim capit pro spatio calefactionis, processus aquae calefactionis, vel applicationes siccationis. Tempora payback ad calorem recuperationis fere sunt 1-3 annis.
Gradus 4
Restituo Constant-Mobilitate Compressors variabili velocitate Agitet
Compressor celeritas variabilis (VSD) compressor suam celeritatem motoriam modulatur ut actualiter aerem exigenti tempore reali aequare, quam plenam celeritatem onerare et exonerare. In plantis cum fluctuatione postulant, VSD compressores salvare 20-35% de compressor navitas comparari certa-celeritate augent. Punctum etiam confractum typice est cum ratio utendi infra 80% de capacitate aestimationis ad significandas partes trabeae cadit.
Gradus 5
Efficere Leak Deprehensio et Restituo Program
Leak ultrasonic detectores cognoscere possunt perstillare per sonum background in distantiis usque ad 10 metra. Progressio structa - tagging pinum, quantitare ratem fluere, prioritizare per sumptus, et reparare complementum sequi - constanter consequitur Leak reductionem a typico 20-30% damnum rate infra 5-8% intra XII mensibus . Haec sola saepe necessitatem adiectis compressoris capacitatis eliminat.
Systema pneumaticum vs. Systems HYDRAULICUS: Cum eligere singula
Tam pneumatica quam hydraulica systemata vim per medium fluidum liberant, sed earum notae singulas applicationibus specificis aptiores reddunt. Duas confundit ut magnas machinas, systemata pretiosa vel underperformationes suas adducit.
Proprium
Systema pneumaticum
Systema hydraulicum
pressura opus
4-10 talea typicam
100-700 talea typicam
Force output
Ad ~ L kN practical
Ad plura MN
Celeritas
Fast; ad III m / s commune
Moderatus; 0.1-0.5 m/s typicam
Position imperium
Difficile (compressibility caeli)
Optimum (incompressible fluida)
Periculum contagione
Humilis (defatigatus aer)
Princeps (oleum libero, arbitrio)
Tutela multiplicitate
Inferior; vexillum artes
Altior; fluidi analysis opus
Institutionem pretium
inferiora
Altius, alveus, filtration, sigilla;
Usus optimus causa
Summus celeritas, vis media levis ad mundi ambitus
Magna vis, accurata positio, gravis industria
Practicus terminus, ubi vis durius necessaria superet 50 kN vel ubi certa media plaga positio facienda est facienda, hydraulici solent esse potiores. Sub hoc limine, systemata pneumatica celeritatem, simplicitatem, munditiam, ac summa ratio gratuita inferiora conciliant. In multis applicationibus hybridis — sicut fibulae pneumatice operatae in torculari hydraulico — in eadem machina utraque technologiae coexistunt.
Princeps Force Pneumatica Applications et quomodo Aeris cylindrici Ascendite Sursum
Cum vexillum aeris cylindrici moles moles portantes non possunt debitam vim ad pressionem systematis praesto liberare, plura consilia consilia pneumatica facultatem extendunt antequam ad hydraulicas mutationes necessariae fiunt.
Tandem cylindri
Duae cylindricae unitates aeris coaxially ascendentes cum suis baculis conexis multiplicant vim output sine crescente magnitudine. A tandem par 100 mm cylindros gerebat ad 6 talea circiter tradit 9.4 kN — duplicato fere unitati output — servato eandem cylindricam diametri pro spatio stricto involucro. Commercium altiore longitudine augetur ac proportionaliter consumptio aeris altior.
Aer-super-oleum Intensifiers
Hae machinae hybridae magnae piston-borrae pneumaticae utuntur ad piston parvum-bortum hydraulicum ad consequendam pressionem hydraulicam ex copia pneumatica. A 10:1 intensior alitur in 7 vecte producit 70 vectem of the putei hydraulici, aptam ad premendum, adtendentem, vel ad operationes quae accurata vi opus puro exhauriunt. Aer-super-oleum systemata eliminare opus est ad plenam hydrau- icam potestatem dum assequendum torcular copiae 50-200 kN in pacto scamni-montis conformationes.
Cylindrus pneumaticus Multipliers via Mechanica Linkage
Toggle machinae, cam sequaces, et vectis nexus mechanice ampliant aerem cylindricum in puncto applicationis. Simplex toggle fibulata 50 mm cylindri gestantis ad 6 talea agitata potest evolvere clamping viribus XX kN excedens in fine Peregrinationis, cum toggle geometria appropinquat ad centrum mortuum. Haec ars late in adfixa adfixa et instrumentis diurnariis adhibita est.
Maior Bore Latin Cylindri
ISO 15552 cylindrici obsequentes praesto sunt in magnitudinibus borealibus usque ad 320 mm. Ad 6 vectis, a 320 mm cylindrus aer ferens circiter . tradit 483 kN impulsus theoretici — accessus territorii cylindrici parvi hydraulici. Hae unitates amplae-borrae substantiales voluminum aeris per ictum consumunt (a 300 mm plaga in a 320 mm ferendo locos ponit circiter 24 litras liberae aeris per cyclum), ideo receptaculum inspectionis et capacitatis compressoris diligenter pervidendum est antequam ea definiat.
Eligens Aeris cylindrici Imprimis ad Industry Operationes
Non omnia corpora cylindrica aeris et materiae signatae omni ambitu operante conveniunt. Iniuriam varians specificans condiciones condiciones duras vel speciales acceleratas causat defectum, quantumvis bene reliqua ratio pneumatica designata est.
- Cibus et potus; Corpus cylindrorum chalybeis immaculatum cum materiis sigilli FDA obsequentibus (silicone vel EPDM), sine lubricatione externa, et perfiles externae laeves aedificationi bacterial resistentes. Washdown-aestimavit (IP67 vel IP69K) variantes aquae altae pressurae et cyclos chemicos purgantes tolerant.
- Temperatus ambitus: Vexillum NBR sigilla deficiunt supra 80°C. Pro litoribus, clibanis vel applicationibus prope processum supra 100°C, signa fluoroelastomer (FKM/Viton) designata sunt CC°C. Supra 150°C ambientium, scuta caloris externi in corpore cylindrico necessarii sunt ad conservandos anulos et pileos fine.
- Atmosphaerae corrosivae: Electroless nickel-patella vel dura-anodized aluminii corpora leni chemicis nuditate resistunt. In ambitus marinis, remote vel chemicis, constructionis chalybis plene incorrupta cum nucleis PTFE saeptis praebet repugnantiam optimam corrosionis, maiore pondere et pretio.
- ATEX / CREPITUS zonis probationem: Acti pneumatici intus tutiores sunt quam electrici in zonis ancipitia pellunt quia nullas scintillas gignunt. Sed valvae solenoids et positio sensoriis cylindrico aere adnexis congruenter ATEX zonam aestimare debet. Ipsum corpus cylindricum verificari debet - aluminium generaliter acceptum, sed ferrum emissum cohiberi debet contra requisita classificationis zonam.
- Purgatio applicationes: ISO Classis V et meliores conclavia cylindros requirunt cum sigillis gratuitis profusis, absque lubricatione externa, et materias vacuos compatibiles. Nonnulli semiconductoris et tabulae planae artifices artifices validos cylindros omnino plasticos utuntur ad ullum periculum contaminationis metallicae tollendum.
- Velit et molior apparatu: Cylindri tempestatibus obnoxii indigent zinco-nickel vel durae chromae virgae coatinges, sigilla deletoria gravia ad lutum excludendum, et corpora anodizata vel picta. Pressura specificata rationem habere debent pro extrema temperatura: ad -30°C, regulae lubricantes crescant et obsignant materiae obrigescentium, exigunt humilis temperaturae uncto et frigido elastomoribus aestimandis.
Aequans cylindri aeris speciem specificationem ad environment operativae actuali - quam defaltam ad electionem catalogi generalis propositi - est ubi periti pneumatici machinarum systema mensurabilem valorem addunt. Sumptus incrementalis rectae variantis fere semper minus est quam unus cyclus postea inconditus post defectum praematuri campi.
Systemata pneumatica, in suo nucleo, certa sunt, celeria et cost-effectiva disposito cum determinationibus dextrae componentis, qualitate aeris propriae, inspectione recta, ac sustentatione structurae accedente. Aer cylindrus elementum maxime visibile manet, sed effectus eius omnino pendet a qualitate aeris compressi systematis pascentis. Praeparatio et pressura in aere collocare procurationem, et actuatores amni tradent cyclum vitam eorum consilium intendit.
