What Does an Air Cylinder Do? Munera, Genera & Usus

Quid est Aeris cylindrici - The Short Answer

An aer cylindrus — cylindricum pneumaticum etiam vocavit — energiam aeris compressam in motum mechanicum linearem convertit. Cum aer pressurized in unam partem cylindrici intrat, piston pellat per boream signatam, generans impulsum vel vim viverra. Vis illa molem, fibulas partem movet, fabricam levat, valvulam agit, vel justos aliorum operum mechanicorum in ambitus industriae, automotivae et in ambitibus fabricandis exercet.

In praxi: aere pressione certa praestas, et cylindrus praecisam et iterabilem ictum liberat. Maxime vexillum aeris cylindri agunt inter 40 et 150 PSI (2.8 ad 10.3 talea) copias producens quae ex paucis newtonibus in cylindricis minimis usque ad decem milia newtoniorum in magna industriae industriae discurrunt. A 100 mm cylindrum gerebat in 6 talea, exempli gratia, fere 4,712 N (circa 1,060 lbf) impulsus producit — satis ad comprimendum portationem, titulum impressum, vel portam TRADUCTOR sub altera promovens.

Praecipua utilitas in actuatoribus hydraulicis vel electricis simplicitas est: aer mundus est, compressibilis, et in omnibus fere officina praesto est. Actuatores pneumatici lineas pro fluido nullam reversionem requirunt, nullum calorem a motoribus generant, et decies centena milia temporum revolvi possunt sine usu significante, cum recte servetur.

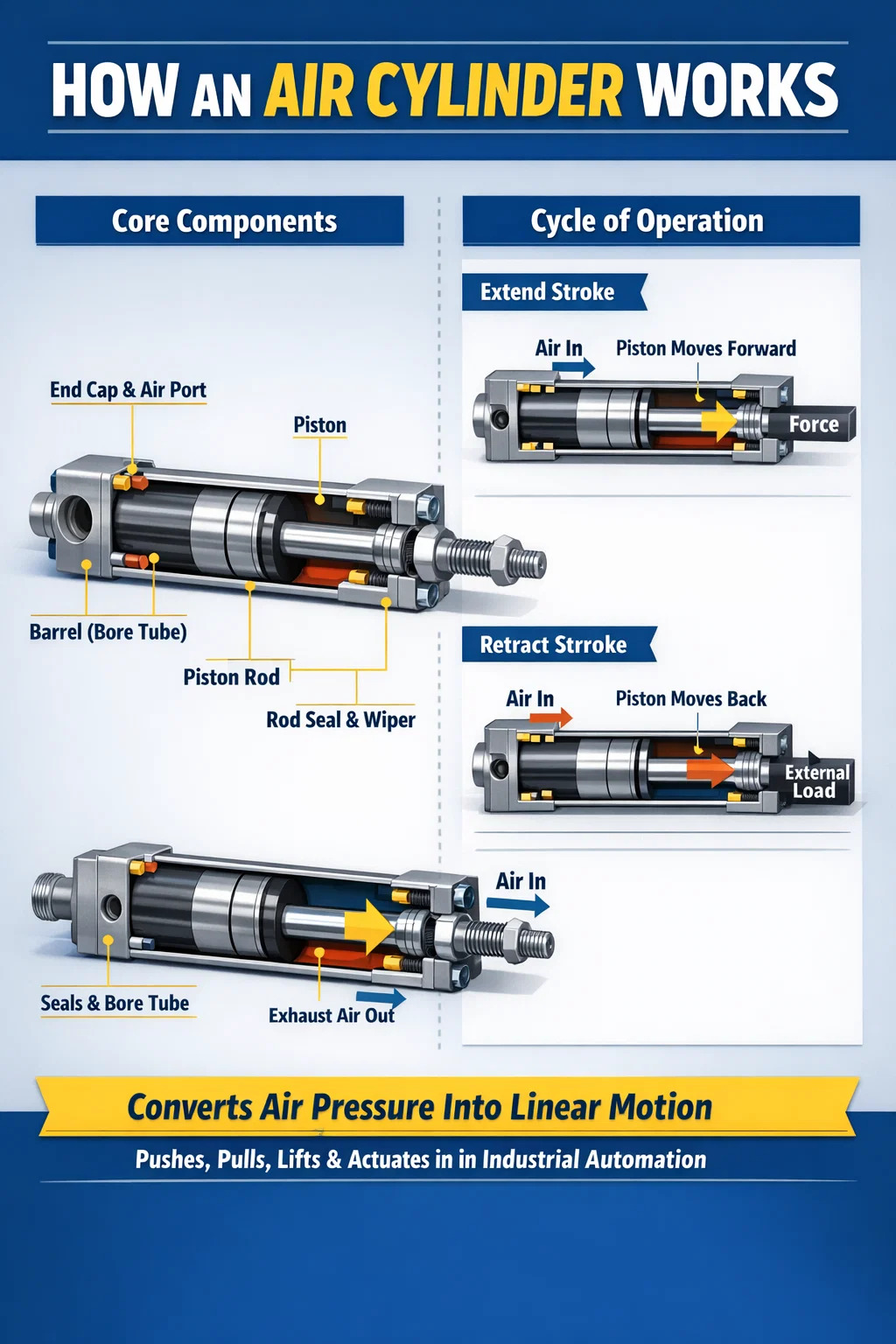

Quid est Aeris Cylindri Works Interne?

Mechanica interna intelligenda adiuvat seligendis, inspectionibus, vel sollicitudinibus cylindri pneumatici. Omnis cylindrus aer eandem architecturam fundamentalem participat, etiam figura exteriore varia.

Core Components

• Ferrum (tubus ferebat); Habitatio cylindrica, typice facta ex aluminio mixturae, chalybe immaculato, vel aluminio duro anodized. Bore diam vim output directe decernit.
• Piston: Discus qui intra boream labitur, obsignatus ab anulis vel sigillis labri ne aerem transeat.
• Pistorius; Ferrea, chrome-patellata pistonis virga ferrea affixa, vim ad onus externum transmittens.
• Caps finem (capitum); Ambo fines dolii signant et aerem limbum/exitu portas continent.
• Virga sigillum et wiper; Praeveni lacus aeris in virga et custodias contaminantium e portando.
• Pulvinar adjusters: Valvulae acus libitum in pileis finis aedificatae quae pistonum prope finem plagae retardant, reducendo ictum strepitum et gerunt.

Cyclus Motion

Cum valvae solenoidis aperit, aer compressus in portum cylindrici influit. Pressio aeris contra pistonis faciem aedificat. Vis pressionis aequat in area effectiva pistonis multiplicata (F = P × A) . Vi frictionem et onus resistentiam vincit, piston progreditur — baculum extendens. Retractare, valvae virgas: aer portum virgae finis intrat, pressio in area pistonis annularis agit (area plena minus virga crucis-sectionis), et virga retrahit. vellera aeris exhausti per sonum reducere exit.

Hic totus cyclus - extensio et retractatio - in fractionibus secundi contingere potest. Summus velocitas cylindrici pneumatici usus in lineis packationibus plerumque 5 ad 10 integros cyclos per secundos complendos. In cellulis roboticis vagum et locum, tempora cycli 200 ad 300 millium secundorum per ictum signa sunt.

Genera Air cylindri et quid quisque facit

Non omnes cylindrici pneumatici idem munus faciunt vel omnem applicationem aptam habent. Consilium cylindrici quomodo se moveat, quanta vis applicat, et quorsum agat. Infra est genera communissima naufragii.

Single-Agens vs. Duplex-Agens: Quod Plus Opus?

Singuli cylindrici pneumatici agentes pressionis aeris in una tantum parte utuntur; fons reditum fert virga reductum. Aerem duplicatum unitatibus agendi dure dimidiatum consumunt, qui eas delectabiles facit ad labores simplices clamiantium, quibus sola plaga extensa potentia indiget. Ver tamen spatium internum suscipit, plaga efficax reducit longitudinem per 10-20%, et vis fons contra piston in extensione operatur - demisso rete output vim.

Cylindri aeris duplices agentes utuntur aere compresso ad ictus extendens et retractans. Hoc genus frequentissimum est in automation industriae accedente pluribus institutionibus actuatoris pneumatici per orbem terrarum. Vim plenam moderatricem in utramque partem tradent, celeritatem definitam cum restrictoriis in singulis portubus fluunt, nullam habent ratem ad rationem pro vi calculis.

Ubi Aeris cylindri sunt - Verus-World Applications

Cylindri pneumatici in omnibus fere partibus fabricandi et in multis locis infrastructurae quotidianae apparent. Eorum celeritas, munditia et efficax efficax efficiunt ut actuatorem linearem dominantem in applicationibus ad medium vis.

Vestibulum et Conventus Lineae

Haec est maxima statio una ad cylindros aeris. In lineas conventus automotivas, actuatores pneumatici operas faciunt partim translationis, partim clamitionis in glutino, cardo ianuae impresso, et positionis solidae vertiginis. Vehiculum unum corpus in albo statio collectae uti potest 50 ad 200 singula cylindrica pneumatica quae in seriebus synchronisatis laborantes. Moles gerebant typice ab 32 mm usque ad 125 mm vagantes, cum ictibus ab 25 mm ad 400 mm pendens negotium.

Cibus et Potus Processing

Cibus processus postulat actus qui lavari possunt cum agentibus purgandis causticis et contaminationi resistunt. Aerei cylindrici aerei immaculati cum sigillis FDA obsequentis et nullae lubricationis externae portuum normae sunt in plantis utentibus, lineis pistrinis, et facilitatibus carnibus expediendis. Aer cylindri hic producta in vectoribus, implentes nozzas agunt, et machinamenta packaging agunt - mille cyclorum per horas complentes in ambitus altitudinis humiditatis.

Packaging Machinery

Machinae elaboratae, machinis obsignatis formulis, et casus erectores graviter in cylindris pneumaticis nituntur ad plicas, productos propellentes, et cistae formandas. Princeps rate cyclus - quidam packaging lineae currunt ad CD ad DC sarcinas per minute — actus instanter postulat responsionem et vitam longam servitutis. Compactae cylindrici profile (ISO 21287 series) hic praecipue communes sunt, spatium servato in frequentibus machinarum tabulis.

Materia pertractatio et Conveying

Aer cylindri producta ad divortia TRADUCTOR avertunt, portas sistendas et inferiores excitant, et grabatum agunt in operationibus mercimoniis. Cylindri pneumatici rodaces in his uncinis praecipue valent, quod longis ictibus — usque ad 6,000 mm in quibusdam exemplaribus catalogo praebent — sine spatio baculi extensae poena.

Automotive Service Equipment

Vehiculum elevat, nummularios fatigant, et tornos fregit actuatoribus pneumaticis omnes innitentes. Aer-super-oleum systemata in tabernis corporeis componunt celeritatem pneumaticorum cum incompressibilitate hydraulicorum, aere cylindrico adhibito ut fluidum hydraulicum ad certas premendas operationes impellat — applicandis ad 20 talenta virium ex copia aeris tabernam.

Medical and Laboratory Equipment

Miniatura aeris cylindrici cum bores tam parvis quam 6 mm in apparatu diagnostico adhibentur, specimen robotorum tractandorum, et stratoria hospitalis. Hi cylindrici aere sicco vel nitrogene puro utuntur, eas cum ambitibus sterilibus compatentes efficiunt. Maximum pondus ac vibratio-liberum operationis in praecisione lab instrumentation critica sunt.

Construction and Gravis Equipment

Etsi gravis machinae magis saepe utitur cylindris hydraulicis propter densitatem altiorem, cylindrici pneumatici, adhuc apparent in systematibus aere fracto, actuaria actuaria in usibus et impedimentis, ac malleis pneumaticis jack. Cylindri telescopi aeris columellae dump lecti tollunt et suggestum spartum agunt ubi intermedia accurata positio non requiritur.

Quomodo computare Force an Aeris Cylindri Producat?

Consideratio cylindrici pneumatici recte requirit duos valores calculandos: vim extensam (agens in facie piston) et vim retractationem (agens in area pistonis annularis, quae per sectionem crucis minuitur).

Praetende Force Formulae

F_extend = P (π/4) D²

Ubi P copia pressionis in Pascalis (1 bar = 100,000 Pa) et D in metris diametrum habet.

Retract Force Formulae

F_retract = P (π/4) (D² d²)

Nulla in est diam. Pro 63 mm cylindrum gerebat cum virga 20 mm ad 6 vectem decurrens;

• Praetendere vim: 600,000 × (π/4) 0.063² ≈ . 1,870 N
• Retract vis: 600,000 (π/4) (0.063² 0.020²) ≈ 1,681 N

In praxi, vis actualis output 10-20% minor est quam theorica ob frictionem sigilli et pressionis posterioris in linea exhausta. Machinatores typice applicant factorem efficientiam 0.8 ad 0.9 cum vim efficacem cylindri computandi pro oneris inspectione.

Semper eligere columpnam quae praebet certe 25-50% magis theoretica quam requiritur onus ut certa actio per plenam pressionem et temperatura operantem range curare possit.

Air Cylindri vs. Cylindrus hydrau vs. Electric Actuator

Eligentes inter pneumaticos, hydraulicas et electricos actuatores lineares pendent a vi requisita, exactiones necessitates, officium cycli et condiciones environmentales. Unaquaeque technologia in diversis missionibus excellit.

The takeaway: aere cylindri vincunt celeritatem, simplicitatem, et pretium upfront . Cylindri hydraulici dominantur ubi vis ingens in sarcina pacta requiritur. Actores electricae ducunt cum media plaga positionis accurationis vel industriae recuperationis causarum. Multae officinae recentiores omnes tres technologias in eadem facilitate utuntur, quae par ad negotium quod melius tractat.

Key Specifications ad intelligendum cum delectis pneumaticis cylindrici

Iniuriam cylindri emendi — vel leviter inculti — efficere possunt ad cyclos demissos, praematurum sigillum vestium, apparatus downtime, et damna productionis pretiosa. Intellectus sequentium specificationum maxime impedit errores selectissimos.

Bore Diameter

Bore est diametrum internam dolii cylindrici et est primaria vis output determinans. Moles boreales sequuntur ISO 15552 vel NFPA T3.6.7 series: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, et 320 mm incrementa communia. Vim in eadem pressione quadruples peperit duplicando, quoniam vis squamae areae (A = πD²/4).

Longitudo plaga

Plaga est tota distantia anconis peregrinationis plene retractata et plene extensa. Longiores ictus periculum virgae discinctus sub oneribus compressivis augent. Plurimi artifices columnae vires chartis praebent ut maximum onus impulsum licitum determinent pro plaga et virga data diam. Ictibus enim excedentibus circiter 10 partibus diametri boream, cylindros ducti vel subsidium externum necessarium fiunt.

Operans Impetus dolor

Plurimi cylindrici pneumatici 1 ad 10 talea aestimantur (14.5 ad 145 PSI). Minimum pressionis operating - typice 1 ad 2 vectis - criticum est: cylindri qui ad 4 vectem ad operandum inducuntur, vel cycli erratice stabunt, si plantae pressionis aeris guttas in apicem exigunt. Semper verificatur copia aeris directa pressionis minimae ad cylindricum diverticulum, non solum ad output compressorem.

Adscendens Style

Ascensus determinat quomodo cylindrus vim in machinam transmittit et quomodo misalignment tractat. Styli communes includendi:

• Pes montis (FB); Repagula in planiciem; rigidis, bonis, axialis oneribus puris.
• Flange mons (FA/FF); Clausa pileo vel baculo fine; nimis rigidum, alte onere conceptum.
• Clevis mons (CB/CA); Cylindrus sinit versorium; opus est cum onus iter habet motus angularis.
• Trunnion mons (MT); Versiculi in clavum centrale; in torcularibus et nexu machinationes.

Aggeres rigidi (pes et LABIUM) solum adhibeantur cum onus cum axe virga perfecte aligned. Quodvis misalignment angularis cum rigido monte creat latus oneratum in anconae, virgae sigilli gestationem accelerans et potentia inflectens baculum super tempus.

Pulvinar

Cum piston in alta celeritate ad summum ictum attingit, finem pilei impactus est. Sine pulvino, haec onera incursu creat quae cylindrum, machinam machinam et quaevis instrumenta adnexa laedunt. In pulvinari compositores laqueum inaedificatum sinum aeris ante pistonis prope finem plagae, effectum ashpot pneumaticum creans. In piston velocitatibus supra 300 mm/s, cushioning vexillum considerari debet quam libitum.

Sigillum Material et Temperature Rating

Vexillum NBR (nitrile) signacula operiunt −20°C ad 80°C et apta sunt plerisque ambitus officinas. Summus temperatus applicationes (furnos pingunt, foramina) requirunt FKM (Viton) signacula CC°C aestimata. Temperatus vel applicationes cibi tutae pro EPDM signacula vel PTFE emissariis componentibus vocare possunt. Materia sigilli mali usus est crebra causa defectus cylindrici immaturae.

Communia problemata cum Air cylindris et quomodo eos figere

Etiam bene cylindrici selecti pneumatici vitia tempore temporis explicant. Signa mane agnoscens servat significantes temporis downtime et reparandi impensas.

Cylindrus Drifting vel non tenere Position

Si cylindrus onustus lente e positione extenso cum valvae claudit fluit, piston sigillum aere praeter pistonis faciem diffluit. Haec est una e communissimis modis defectui cylindrici aeris . Fix involvit reponens anulos o-annulos vel sigilla labelli. Priusquam hoc facias, inspicias num cylindrus supra pressionem aestimatam suam operatus sit, quae extrusionem sigillum in alvi hiatus accelerat.

Externi Aeris Leaks in Rod

Sonus sibilus vel visibilis aeris rivus circa virgae sigillum indicat baculi sigillum indumentum vel damnum superficiei virgae. Chrome-patellae foveae corrosionis vel scoring evolvere possunt, si sigillum deletorium deficit et contaminantes intrare permittit. Virgula in nova sigilla cito secat - ipsa virga inspicienda et saepe reponi debet. In asperis ambitibus, virgas ferreas inactas cum ceramico efficiens considera ut signanter vitam serviat longiorem.

Tardus vel segnes Stroke

Si cylindrus ictum suum tardius quam expectatum complet, hoc ordine reprehendo: supple pressionem ad portum cylindricum ( nullam pressionis stillam in lineis confirmandam), valvulae moderatio fluunt (potest nimis restricte ponenda), phialam colum colum (collum colum fluens minuit), et cylindrus boreus (corrosio interna vel contagione attritu sigillum auget). Imperium exhauriunt ex parte clausae fluxus est una communissima causa tarditatis extensionis in campis officinarum.

Cylindrus non extendet sub Lond

Cum cylindrus libere movetur nullo onere sed praesepia sub onere adhibito, moles portata non sufficit ad vim debitam. Recalculare usura F = P × A, rationem frictionis et pressionis posterioris. Solutio est vel augere moles ferens, augere copiam pressionis (intra limites tutos), vel onus exigendi minuere. Numquam solum pressionem obstrepunt ultra maximum cylindri aestimationem — haec damna signacula et galeros finis rumpere potest.

Praematura Sigillum gere

Sigilla quae substitui debent, post paucos menses servitii, potius quam decies centena milia cyclorum expectata — una e tribus de causis deficere solent: contaminata copia aeris (particularum abrasivarum scor- porum et sigillorum), laterum oneratarum in virga (ex misalignment), vel inadaequatae lubricationis. Utere FRL (filter-regulator-lubricator) unitatem in omni copia pneumatica linea. Nam cylindri olei liberi cum sigillis PTFE, efficiunt ut aer mundus sit et siccus potius quam caligo ducatus adjecta, quae PTFE recedit.

Quomodo extendere Air cylindrici Service Vita

A bene conservata caeli cylindrus in mundo ambitus industriae durare debet 50 ad 100 decies centena millia circuitus priusquam sigillum repetita ornamentum repositum. Cum hoc officium vita attingens attentionem exigit totius ambitus pneumatici, non solum cylindrici.

• Filtrum aeris ad 5 microns vel melius. Contaminatio particularis est causa principalis acceleratae portationis et sigilli induti. A 40 micron vexillum colum ad cylindrum praesidium insufficiens est.
• Moderare copiam pressionis ad infimum gradum. Currens ad 6 vectis cum 4 vectis vim requisitam vastitates energiae consequitur et accentus sigillum auget. Omnis 1 pressionis excessus vectis mensurae signaculum minuit vitam.
• Pulvinar in omnibus applicationibus alta velocitate inaugurare. Finis ictui ictum cum pulvino nullo impulsum generare potest copias instantaneae 5 ad 10 tempora vim operativam, finem pileorum crepuisse et pistores deformare.
• Praecise virga cylindri conlinet onus iter. Etiam 1-2 gradus misalignment angularis laterum continuos creat onerantium quae sigilla roda gerit 3 ad 5 vicibus velocius quam in institutione recte aligned.
• Utere dryer aut aftercooler in compressor output. Aqua condensata in aere recta corrosio interna causat aluminium uncoated bores et pelliculas in sigillis ducatus degradat.
• Schedule inspectio periodica condicionis virgae. Virgam uisum reprime ad fovendum, scoring, vel corrosionem singulis tribus ad sex menses in ambitibus normalibus, menstruis in graues.

ISO signa gubernandi Aeris cylindrici

Standardisatio efficit ut cylindri e diversis artifices dimensiva convertantur, et postea ac multi-fonte procurationem directam efficiant. Signa prima sunt:

• ISO 15552; Praecipua vexillum internationale pro cylindris rotundis et quadratis pneumaticis (prius ISO 6431 et VDMA 24562). Moles peperit, fila portus, dimensiones ascendentes, et stamina gerens finem. Hoc signum est maxime mediae et magnae cylindrici industriae per orbem terrarum.
• ISO 21287: Foedus cylindrici cum limitibus adscendentibus spatii requisitis. Communes in fasciculis et machinis cibi ubi apparatus involucra stricta sunt.
• ISO 6432; Miniaturae cylindrici ab 8 ad 25 mm pepererunt, usus in instrumentis ac levibus conventus operibus.
• NFPA T3.6.7; American Septentrionalis (NFPA) vexillum gubernans cylindros alligatos communes in machinis industrialibus Americanis Septentrionalis. Moles portaverunt et exemplaria escendentes ab ISO 15552 differunt, ut vexillum applicabile confirmet antequam postea emendo.

ISO-vexillum aeris cylindrici speciem significat cuiuslibet artificii facilioris producti in repositoria stillicidio obice — notabile commodum in vinculis copiarum globalis ubi malleoli faces longam tempora ducere possunt.
