What Is an Air Cylinder? Genera, Usus & Quomodo Operantur

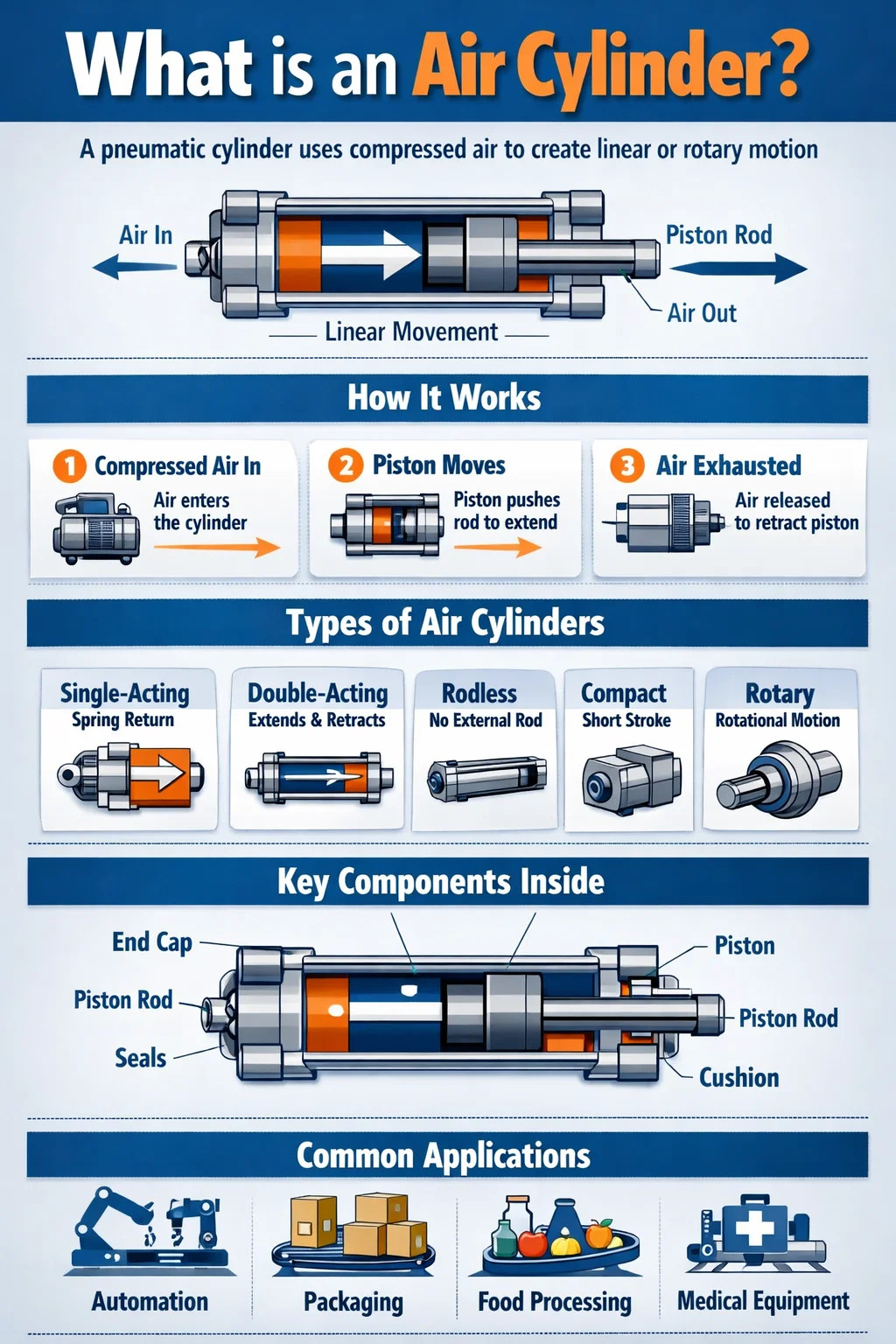

What Is an Air Cylindri?

An aer cylindrus — cylindricum pneumaticum etiam vocatur — est machina mechanica quae aere compresso utitur ad motum et vim linearem vel gyratorium producendum. Vim potentiae potentialis in aere presso presso in opere mechanico moderato convertit. Simplicius: compressum aerem impellis, et cylindrus aliquid impellit - fibulae, torcular, valvae, ostium - praecisa, iterabilis vis virium.

Cylindri aeris sunt inter actuatores latissime in automatione industriae. Apparent in lineas collectas, machinas fasciculos, fabricam autocineticam, processus cibi, apparatum medicorum, et alia innumerabilia systemata. Favor eorum venit ex mixtione simplicitatis, sumptus, magnae celeritatis, et insita munditia comparata ad oppositos hydraulicas.

Vexillum cylindricum pneumaticum ex dolio cylindrico, piston, piston, pileis nis, sigillis, portubus ad ingressum et exitum aeris. Cum aerem compressum - ad typically 60 ad 120 PSI (4 ad 8 talea) in plerisque occasus industriae - in unam partem pistonis intrat, pressionem differentialem creat quae piston et baculum eius adnexum in unam partem agit. Aer releasing aut redirecting offensiones, aut motus retractat.

Haec mechanismus fundamentalis per saeculum late immutata permansit, moderna tamen fabricatio cylindros aereos excoluit ad operandum tolerantias mensuratas in micrometris, cycli vitarum excedentes. XX decies ictibus debilitarentur et responsionis tempora quantum ad pauca milliseconda.

Quomodo Air cylindrici Opera: Core Mechanics

Intellectus quomodo cylindrus pneumaticus operetur, pressionem, aream et vim simul spectare requirit. Vis output cylindrici producit recta formula determinatur:

Vis (F) = Impetus (P) Area (A)

Exempli gratia, columpna cum diametro boreali 50 mm habet pistonis aream circiter 19.6 cm². Copia pressio 6 vectis (87 PSI), efficit vim impulsum theoreticam dure 1,178 Newtoni (circiter 265 lbf) . Vis realis-terrarum paulo minus ob frictionem et resistentiam obsignandi, typice circa 80-90% valoris theoricae.

GRADATUS Operatio

1. Compressor aerem compressum generat et commeatus in piscina in piscina est.
2. Valvae directionalis imperium (valvae vulgo 4/2 vel 5/2) aerem ad portum cylindricum convenientem dirigit.
3. Aer compressus cubiculum cylindricum intrat et contra pistonis faciem impellit.
4. Piston movet, virgam externam impellens (plaga extensio).
5. Plectrum permutat, aerem in contrariam partem mittens et cubiculum primum absumens.
6. Piston retractat ad suum principium locum.

Celeritas per fluxum valvularum control (etiam valvularum acutarum vel suffocare valvularum dictae) restringit, quam celerrime aer e cubiculo cylindrico ingredi vel exhaurire potest. Pulvinar features in pileis aedificatae lentificant piston circa finem plagae ne damnum ictum - magni momenti consideratio, cum onera gravia sunt aut ictus longi sunt.

Genera aeris cylindri et earum differentiae

Non omnes cylindrici pneumatici iidem sunt. Genus delectus ad quamlibet applicationem pendet a motu debiti, spatio praesto, notis oneris et condicionibus environmental. Hic genera sunt frequentissima:

Una agendi cylindri

Cylindrus unus agens utitur aere compresso, ad movendum piston in uno tantum directione. Redi motus efficitur vere interno vel onere externo (ex. gr. gravitatis). Hi cylindri unum solum portum aeris habent. Simpliciores sunt, minus aeris per cyclum utuntur, suntque aptae ad clamiendum, imprimendi, applicationes tenentes ubi sola vis operativa in unam partem requiritur. Commune peperit moles vagarentur a 8 mm usque ad 100 mm , longi- tudines typice usque ad 200 mm ob limitationes fontanae.

Geminus-agens cylindri

Maxime genus automationis industriae in usu est. Cylindrus duplicatus agens utitur aere compresso ad ictus extensionis et retractationis. Duo portus aeris — unus ex utraque parte pistonis — imperium cuiusque directionis independentem permittit. Hoc vim in utramque partem praebet, idoneam faciens ad impellendum, trahendum, tollendum, urgendum, et ad omnem applicationem egentem potestatem reditus icti requirens. Pertundere moles potest vagarentur a 6 mm usque ad 500 mm et plagae ad plura metra in specialibus designandis se extendere possunt.

Rodless cylindrici

Loco anconis conventionalis ab uno fine protenso, cylindrus rodens motus per iuncturam mechanicam vel magneticam per dolium cylindri extra. Hoc consilio requirit roughly medium institutionem longitudinis cylindri conventionalis pari ictu, pretiosum in angustiis. Cylindri rodless communes sunt in systematibus pick-et-locis, ganerici automationibus, et tabulis lapsis.

Foedus et brevis Stroke cylindrici

Vocantur etiam cylindrici plani vel cylindrici subcinericii, hi ad ictus brevissimi designantur — saepe 1 mm usque ad 50 mm — spatia arctata. Forma eorum low-profile factor eos gratissimos facit in fabricandis electronicis, PCB tractandis, et in consilio medicorum conventus ubi spatium premium est.

Gyratorius Actuators

Cum plerique cylindros aeris cum motu lineari coniungunt, actus pneumatici gyratorium compressum aerem in motum angulatum convertunt. Solent valvulae gyrari, partes positio, vel index tabularum pellere. Communis gyrationis anguli sunt 90°, 180°, et 270° quamvis continuae gyrationis versiones etiam existant.

Tandem cylindri

Duo cylindri in serie ejusdem anconis connexi communicantes. Haec configuratione vim output dure duplicat sine diametro boreali augendo - utilis cum magna vis necessaria est sed diametri installation restringitur.

Multi Positio Cylindri

Vexillae cylindrici duas praebent positiones: plene extensum et plene retractatum. Multi cylindrici (vel multi-gradus) cylindri iungunt duos vel plures cylindros ad tres vel quatuor positiones discretas per ictum attingentes. Hoc utile est ad indexing, ex parte positionis, et conventus operationes quaerunt multiplices cessationes puncta sine servo dominio.

Key Components Inside Cylindro pneumatico

Omnis cylindrus aer - cuiuscumque generis vel magnitudinis - ex pluribus componentibus criticis construitur. Partes istas intellectus adiuvat cum specificando, conservando, vel sollicitudine cylindri in agro.

• Ferocactus (Cylinder Tube); Agmen quod piston continet ac ducit peregrinationem. Solet fieri ex aluminio mixturae, chalybe immaculato, vel carbonis Tubingae cum superficie internae exquisitae acuto. Asperitas superficies typice tenetur ad Ra 0.4-0.8 µm ad sigillum togam obscuratis.
• Piston: Discus informatus qui duas cubiculas aeris intra dolium separat. Pneumatica pressio in vim mechanicam in virga transfert. Pistoris O-anulum vel signa labri portant ne lacus aeris inter exedras.
• Piston Rod: Scapus ferri subtilis-humus (saepe chrome-patellatum vel durum anodizatum) pistonis affixum et per unum vel alterum finem strata extendit. Virgula diameter amplitudo est ad resistendum discinctus sub onere compressivo — typice utens columna Euleri pro longioribus ictibus depugnans formulam.
• Finis Caps (Caput et Cap); Ex utraque parte dolii claudere. In rod-side summum pileum continet virgae sigillum et sigillum deletorium. Latera caeca extremitas pilei potest includere valvulas pulvinus et portus aeris.
• Sigilla: Fortasse maxime conserva- tium criticum. Piston signacula ne lacus cubiculi; signacula arundinis externa lacus praecavens; sigilla deletoria (etiam signacula scraper dicta) pulveres et contaminantes ab ingressu excludunt. Communes sigilla sigillatim includunt NBR (nitrile), Polyurethane, PTFE et Viton — singulae aptae diversis iugis temperaturae et instrumentis.
• Pulvinar Valvulae: Apta acus valvulae in pileis extremitatibus constructae, quae captionem parvam sinum aeris praecedunt piston iuxta ictum finem, paulatim retardantur. Sine pulvino, cylindrici operantes in magna celeritate cum oneribus gravibus, possunt generare impulsum copias excedentes 10 kN cum praematuro labore vel structurarum damna.
• Virga Ferens (Busing); Humilis frictio superficiem ferens in capite extremitatis pilei qui baculum dirigit et onera lateris haurit. Saepe factae ex aeneo sintered vel IGUS-typo polymerum auto-lubricante.
• Positio sensoriis / Magnetic SWITCH: Multi cylindrici rimam externam includunt ad virgas harundinis ascendendas vel sensores Hall-effectus, qui magnetem in piston infixam deprehendunt. Hae praebent opiniones positio — significationibus plene extensis vel plene retractatis — sine ulla corporis cylindri penetratione.

Key Specifications ad intelligendum cum delectis an Aeris cylindri

Rectum cylindricum pneumaticum eligendum ad applicationem magis innutum quam primum apparet. Questus specificatio iniuriae potest consequi in insufficiens vi, praematura sigillo defectus, virga discinctus, vel cycli pauperis tempora. Hic parametri sunt, qui plurimum refert;

Bore Diameter

Diameter dolii internus. Haec est primaria vis output determinans. Magnitudines boreales vexilliferos sequuntur ISO 6432 (pro diametris 8-25 mm boreis) et ISO 15552 (pro 32-320 mm). Magnitudines communes includunt 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 et 200 mm. Magis bore maius vim eandem pressionis significat, sed etiam magis consumptio aeris per cyclum.

Longitudo plaga

Tota itineratio distantia pistonis a plene retractata ad plene extenditur. Vexillum ictibus saepe in 25 mm incrementis praesto sunt, quamquam consuetudo longitudinum communis est. Diutius ictus periculum virgae discinctus augent et iniecta cylindri certamina onera rating contra vim compressivam applicatae requirunt.

Operans Pressura

Maxime cylindrici industriae pneumaticae aestimantur 1 ad 10 talea (14.5 ad 145 PSI) pressura laborat. Frequentissima planta aeris copia est 6-7 talea. Semper confirmant maximam pressionis operating pressionis aestimationem ante institutionem cylindrici - excedentem signacula rumpere vel galeros finis deformare.

Virga diametri et discinctus resistentia

Ad pressionem onerum, sedanda est virga pro buck, praesertim longis ictibus. Tutum onus compressivum in diametro virga dependet, longitudinis discinctus liberam et configurationem ascendens. Cylindrus cum 20 mm virga ad 800 mm longitudo libera tantum potest tuto tractare 3-4 kN in compressione — minus insigniter quam vis speculativa pistonis.

Operating Temperature

Standard cylindrici cum NBR signacula agunt inter -20° C et 80° C . Ad calores superiores (usque ad 200°C), sigilla Vitonis vel PTFE requiruntur. Gradus cibi et mundi variantes variantes utuntur specialibus materiis et curationibus superficiebus ad signa sanitate et contagione occurrentes.

Adscendens Style

Quomodo cylindrus ad machinae frameam ascenditur significantes implicationes habet pro distributione et noctis onere. Styli communes includendi:

• Pede/flange Mount: Rigidus, fixum, adscendens. Optima onera pura lineari sine variatione angulari.
• Mons Clevis (post cardine); Permittit cylindrum ad versorium, accommodans onera quae in ictum angulum mutant.
• Trunnion mons: Versorium a latere, applicationes gravi officio aptas cum motu angulari significantes.
• Virga nem adhibet; Virga sphaerica oculos vel clevis in apice baculi desinens patitur alignment angularis ad oneris nexum punctum.

Ubi Aeris cylindrici usus est: Verus-World Applications

Cylindri pneumatici fere apparent in omni industria quae motum automatum involvit. Eorum celeritas, simplicitas et munditia (aer exhaustus est aer iustus, non oleum) actus electionis eas efficit in innumeris ambitibus.

Vestibulum et Conventus Automation

In plantis automotivis, cylindrici pneumatici, adfixa glutino robotico pellunt, fibulas partim, instrumenta torcularia apta, et diverters TRADUCTOR. Una ecclesia recta contineri potest centenis ad milia cylindrorum aeris operantium in cyclo emolumentorum XXX ad CXX cycles per minute . Repetibilitas pneumaticae positionis — cum positis durissimis fine — eos certiores reddit ad productionem summi voluminis.

Packaging Machinery

Machinae implentes, capita capping, applicatores pittacii, currus erectores, et obsignatores casus omnes a cylindris pneumaticis pendent ad motum rapidum, iterabilem. Linea utres currens ad 600 utres per minutias revolvet suam impletionem cylindri 10 vicibus in secundo — ponens extremam postulationem ad vitam sigillum et tempus responsionis valvae.

Cibus et Potus Processing

Cylindri chalybeis immaculati cum sigillis FDA obsequentibus adhibentur in carne portione, machina pistrino, lacticiniis processus, et genus vegetabile. Facultas ad abluendum apparatum cum aqua et agentium purgatio sine damno actus est utilitas critica super alternis hydraulicis in hac provincia.

Medica et Pharmaceutical Equipment

Cubiculum mundi compatibiles cylindrici ex aluminio anodizato vel immaculato ferro factis cum sigillis humili-outgassing apparent in machinis torculari, clystere instrumenti implendi, et analysres diagnosticae. Hi cylindri conve- nire debent signis spurcissimis contagione et saepe cum agunt instrumentum, species aeris percolantur ad 0.01 µm .

Construction and Gravis Equipment

Dum magna machinarum constructio principaliter utitur cylindricis hydraulicis pro ratione superiori vi amplitudinis, cylindrici pneumatici apparent in iaculis aeris pro aliquet et impedimentis, malleis pneumaticis, instrumentis rivis, et foribus machinationibus operantibus. Compressus aer ad 8-10 vectem potest generare vires brakingas sufficientes ad resistendum 40-tonne salsissimus articulatus certo in condicionibus humidis et pulverulentis.

Excudendi ac chartam tractandi

Interretiales pressiones pressae, torcularia schedae, et chartae machinis convertendis utuntur ad cylindros pneumaticos pro umbilico volubilis commensurationis, impressionis iniciendi, fontis atramenti temperantia, et machinarum gripperarum. Celeritas actionis pneumaticae aequet celeritatibus currentium modernorum pressorum - nonnullae operativae in supra 15,000 pretium per hora .

Machinarium agriculturae

Plantatores, sprayers, et metis instrumento utuntur cylindri aeris ad sationem claustrorum metrorum, bombo plicarum imbre, et posticam potestatem. Robur in ambitibus foris cum pulvere, limo, et temperatura ab -30°C repositionis in hieme usque ad 50°C operationis campi aestatis est postulatio key pro componentibus agriculturae pneumatica.

Air cylindrici vs. hydrau cylindrici vs

Cum fabrum actuatorem genus eligunt, cylindros pneumaticos contra duo principalia: cylindros hydraulicos et actus electricos (servo vel gradibus linearibus passi agitati). Quisque technologia dulcis macula distinctam habet.

Vis efficientiae systematum pneumaticorum - in circuitu saepe citatus 10-15% altiore cum ratio compressoris inefficacia, distributio damna et detrimenta exhauriunt — est earum maxima infirmitas in contextu fabricandi energiae consciae modernae. Nihilominus, unitas humilis sumptus, commendatio, et diffusa dispositio plantae infrastructurae aeris compressi pergunt ad cylindros pneumaticos practici defectus pro applicationibus summus velocitatis, modice vis applicationis.

Actuatores electrici magis magisque competitive sunt applicationes ad applicationes intermedias positiones, vim moderationem aut motum programmabilem profile requirentium - facultates quae normae cylindrici pneumaticae aequare non possunt sine valvis proportionalibus et sensoriis additis, quae signanter complexionem et sumptus augent.

Circuitus pneumaticus: Quomodo Aeris cylindrici ad Systema pertinent?

Cylindrus aer tantum est una pars circuli pneumatici. Ad recte operandum, systema apte disposito circa illud eget. Intelligere partes subsidiarias essentiales est cuilibet systemata pneumatica specificans vel conservans.

Praeparatio aeris Unit (FRL)

Unitas FRL - Filter, Regulator, Lubricator - condiciones aeris compressi antequam ad cylindrum perveniat. Colum particulata et humorem removet; moderator pressuram laborantem ponit; lubricator (usus hodie minus communiter cum sigillis hodiernis auto-lubricatis) addit tenuis olei caliginem ad partes internas tuendas. Cylindrus operans cum aere sordido, humido, vel non recte pressurizato, prima causa est ob defectum sigilli praematura.

Directional Control Valvulae

Solenoid-operandum directional valvulae - typically 5/2 or 5/3 modo conformationes - imperium, qui portus rotundi cylindrici accipit copiam aeris et quae exhaurit. Responsum temporibus of * 5-15 milliseconds typicam ad vexillum solenoid valvulae. Applicationes summae celeritatis uti possunt gubernatore operato vel poppete-typo valvulae ad citius mutandi.

Imperium Valvulae influunt

Metra-e fluxus controllata sunt regulae normae accessus velocitatis in cylindricis pneumaticis. Deficit fluxus cylindri relinquens restringunt, quae facit pressionem dorsi quae pulvillos et velocitatem pistonis moderatur. Meter-in (restricta copia) in certis condicionibus adhibetur, sed velocitatem in variis oneribus inconveniens causare potest.

Pressura Regulatores et Salutis Valvulae

Singulare punctum usui regulatores diversos cylindros in eadem systemate diversos pressiones operari permittunt — verbi gratia, vis lenis clamitatio in parte fragili, e magna vi premens operandi. Salus valvulae exhauriunt copiam aeris incisi ad zonas integras vel machinis in condicionibus subitis sistendis, energiae tuto repositae solvens.

Communes Problemata Cum Air cylindris et Quomodo Diagnose

Etiam cylindri pneumatici bene specificati et recte inaugurati problemata occurrant per tempus. Sciens communissimum defectum modi diagnostica servat tempus et impedit inconditum downtime.

Air Leakage

Lacus externae circa anconam vel portum caerimoniarum deprehendi solet sono vel applicando aquam soapyem et bullas vigilantes. Lacus internus praeter piston sigillum facit ut cylindrum serpat vel non teneat locum sub onere — audibilis sicut aer elapsus per portum exhaurit cum cylindrus tenere iubetur. Sigillum repositum est vexillum reparationis; postea kits praesto sunt pluribus cylindris ISO-vexillis.

Tardus vel inconstans motus

Cylindri pigri saepe causantur ex colum clauso colum, depresso Tubing, ex parte clauso fluxu moderante vel obsoleto vel contaminato valvae directionis contractae. Perscriptio copia pressionis ad portum cylindricum (non solum ad compressorem) — guttae pressionis significantes per longum currit tubingum vel caerimonias minusculas communes sunt in plantis ubi distributio systematis organice supra annos crevit.

Rod Scoring et praematura Sigillum gere

Onera lateralia - vires ad axem cylindricum perpendiculares applicatae - virgae accelerant portantes et gestantes sigillum. Cylindrus ad axeos tantum onera destinatur. Si applicatio virgam ad latus oneratum subiicit, duce lineari vel exteriori portante addatur ad axem oneris ferendum. Aer contaminatus (particulae vel aquae) etiam laesuras gerunt intus dolii.

Finis-of-Strike Banging et Impact Damnum

Cum columpna ad extremum ictum eius attingit et pistonus summum pileum impingit cum magna industria, concursus fluctus, strepitus et accentus mechanicas gignit. Primus gradus est in pulvino valvulis constructis (clockwise convertens ad restrictionem augendam) primus gradus est. Si cylindrus pulvino caret, concursus absorbentium externorum vel retardatio moderaminum aptabilium gyro addi potest.

Movere non cylindrus

Cylindrus, qui omnino non movet, plerumque demonstrat: nulla aeris copia (valvae non mutans, linea clausus, isolator clausus), piston ex corrosione (communia post longam tabulam sine lubricatione), vel baculus fractus ob nimium latus onus vel nimis pressus. Systematica inhibitio - cognoscere pressionem in portu, confirma valvam mutandi cum indice solenoitico, deinde mechanice cylindrum inspice - causam cito segregat.

Maintenance Best Practices for Pneumatica cylindrici

Aeris hodierni cylindrici ad minimam sustentationem ordinantur, sed "minimalis" non idem est ac "nulla". Accessus ad sustentationem structus praecavens munus vitae signanter extendit.

• Aerem purum et siccum serva; Aquam hauriendam e cisternina compressor et columella regulariter. Installa aerem refrigeratum sicciorem in systematibus in ambitus humidis. A pressura ros punctum III ° C seu inferior ad cylindrum bonum scopum. Aqua in compresso aere intus dolio corrosionem creat, et elastomer sigilla intumescit.
• Virgam inspice conditionem hebdomadalem; Exasperat in superficie chromae virgae sigillum in omni ictu laedet. Aufer fontes contactus mechanici cum baculo (spatiatus iuncta, adfixa misaligned) statim ac repone virgas laceratas antequam sigillum destruant.
• Proactively sigilla reponere; Multae plantae locum cylindricum sigillum rhoncus in certo intervallo - omnes fere 2 ad 3 annos in altum apparatu cycli - quam exspectans defectum. Inconditum tempus in linea productionis typice constat longe plus quam ornamentum sigilli et 30 minuta laboris.
• Check adscendens hardware: Vibratio laxat seras, clevis paxillos, et virga finem locknuts. Versorium laxatum clavum cylindrum in obliquum gallum pati potest, latera generans onera quae gerunt accelerent. Torques perscriptio inscendens ferramenta quarteria in summus cyclus vel summus vibrationis apparatibus.
• Monitor pro repere vel positione calliditate: Duplex columpna agens static onus tenens non pereffluamus. Tardus positio mutationes sub onere indicant piston sigillum bypass - praenuntius imminentis defectus antequam fiat salus sollicitudinis vel defectus qualitas.
• Serva cylindros parce vel rhoncus signate manu; Ad productionem criticam cylindrici, qui unitatem plenam parce in pluteo MTTR (medium temporis ad Reparandum) ab horis ad minuta reducit. Vexillum ISO cylindri e distributoribus instauratis cito oriri possunt, sed consuetudo vel unitas speciales temporibus plurium hebdomadarum ducere possunt.

Innovationes et trends in Pneumatica Cylindri Technologia

Dum fundamentale cylindrici pneumaticae principium non mutatur, artifices technologiam significantibus modis excolere et amplificare pergunt.

Integrated Position Sensus et IO-Link

IO-Link-sensoriis congruentibus ad cylindros modulos accommodatos nunc praebent positiones continuas feedback, diagnostica (comitem cycli, temperies, horae operativae), et parameterizationem per interfacies duplices filum digitales. Hoc movet pneumaticum cylindrum ab actuatore "muto" intelligenti componentis Industry 4.0 architecturae, qua praedicationem sustentationem et vigilantiam remotam sine addendo wiring dedicatam efficiat.

Pneumatica proportionalis

Pressurae proportionales et valvulae fluxus, cum transducers positione coniunctae, vim et locum cylindri aeris clausis vi et positione moderamen efficiunt. Dum non adaptare subtilitatem electricorum servo, hae systemata iterationem positionis consequi possunt ±0.1 mm et vim applicationis moderata - facultates antea limitatas ad actus hydraulicos vel electricos. Pretium altius quam simplex in/off pneumaticis manet, sed minus quam systemata servo-electrica plena.

Energy Recuperatio et Efficiency

Compressus aer est sumptuosus - generans 1 kW mechanicae operis ex aere compresso typice constat 7-8 temporibus magis quam idem opus ex motore electrico. Hoc progressionem systematum pressionis boosti, aeris salutaris circuitus, qui copiam in medio ictu secabant, impulit, et systemata receptam industriam exhauriunt. Nonnulli artifices aeris compendia 30-50% in circulis optimized referunt.

Leve et Corrosio-Resistentes Materials

Vires altae aluminium anodized, polymerorum fibrarum roborati, et cylindri chalybs immaculata pondus minuunt — momenti in applicationibus ubi cylindrus in parte movente insidet — resistens chemicis lavacro infestantibus, aspergine salis, et nuditate foris. Medici-gradus cylindrici utuntur ferro electropolito incorrupto per totum ad fontes contaminationum potentiales tollendas.

Miniaturization

Progressus ad technologiam exquisite machinis et sigillorum technologiae impulit ut minimum utibile diam productionis aeris cylindri ad productionem 2.5 mm , livore brevissimo usque ad 1 mm. Hi Micro-cylindrici in instrumento diagnostico medici, semiconductoris pertractatio adhibentur, et applicationes micro-conventuum ubi singulae res gram et millimetre.
